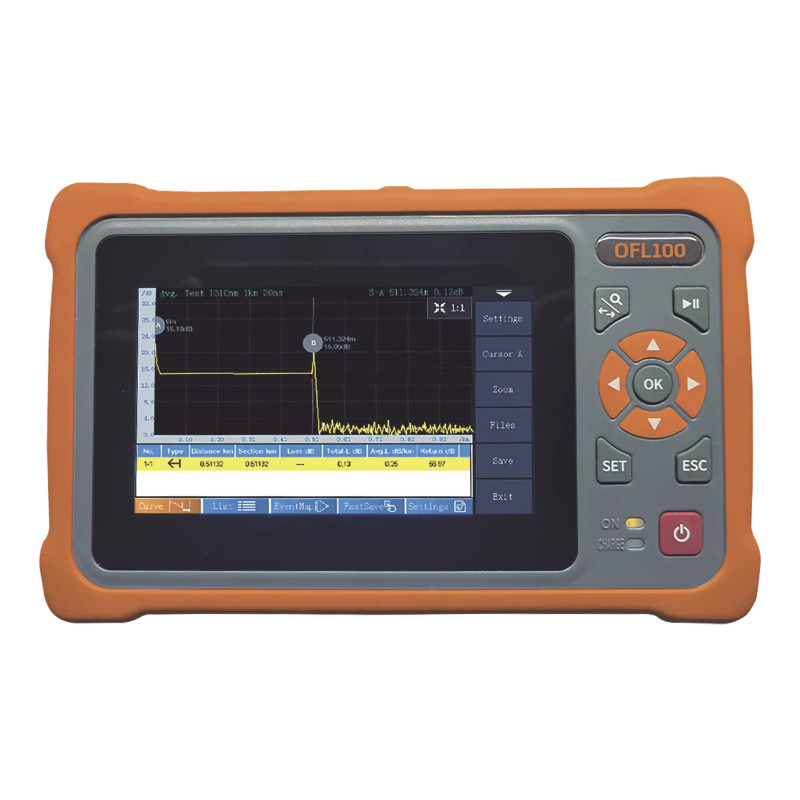

OFL100

OTDR para pruebas en Enlaces de Fibra optica, longitudes de onda 1310 y 1550 nm con entrada SC/APC.

El OFL100 OTDR permite al tecnico de fibra de primera linea localizar rapidamente eventos de perdida en una trayectoria de fibra optica. La pantalla tactil proporciona una interfaz intuitiva incluso para tecnicos recien integrados que simplifican la localizacion de eventos de perdida como fibras cortadas, conectores contaminados o dañados, asi como fibras excesivamente dobladas.

El modo automatico permite que el tecnico iniciar una medicion sin ajustar ningun parametro de prueba. El modo OTDR experto proporciona acceso a todas las funciones que el tecnico experto en OTDR para que puedan refinar los parametros de medicion que les permitan solucionar los fallos mas exigentes.

Los resultados se pueden mostrar utilizando un trazado OTDR tradicional o un mapa lineal con analisis Pasa/Falla seleccionable por el usuario. Todos los eventos son medidos, anotado, guardado y exportado como un archivo SOR estandar de la industria que cumple con los estandares GR196 Telcordia. El archivo SOR puede ser importado al programa Trace Viewing donde el analisis puede ser realizado, y los resultados de la prueba se pueden guardar como un informe PDF.

Cuenta con un rango dinamico de 26/24 dB para 1310/1550 nm respectivamente.

Caracteristicas:

Rapido:

• Funciones de prueba con un boton: Comienza las mediciones con tan solo presionar un boton.
• Prueba automatica: Establece de manera automatica los parametros de prueba para obtener resultados optimos de prueba.

Preciso:

• Interfaz grafica touchscreen: Facil de leer, incluso en condiciones de luz baja o brillante.
• Mida longitudes y defectos de fibra para localizar rapidamente fallas
• 128,000 puntos de datos proporcionan resultados de alta precision.

Confiable:

• El visor de enlaces anota el enlace de fibra completo en un formato de aprobado/falla facil de interpretar.
• Informes de aceptacion de cable. Genera informes personalizados que incluyen firma de trazo y eventos de fibras.
• Bateria de larga duracion. Funciona por mas tiempo sin carga. Hasta 12 horas de uso continuo.

Funciones:

• OTDR
• Medidor de potencia
• VFL
• Fuente de luz estabilizada
• Mappeo de cable ethernet

NOTA: No soporta pruebas con fibra viva (Equipo activo conectado en la fibra optica)

Se recomienda complementar el uso del OTDR OFL100 con una bobina de lanzamiento para eliminar la zona muerta, se recomienda el modelo LC-500

Incluye:

• OTDR OFL100
• Fuente de poder con cable USB
• Estuche
• Adaptador SC/APC
• Certificado de calibracion
• Tarjeta de referencia rapida
• Tarjeta SD 8 GB
