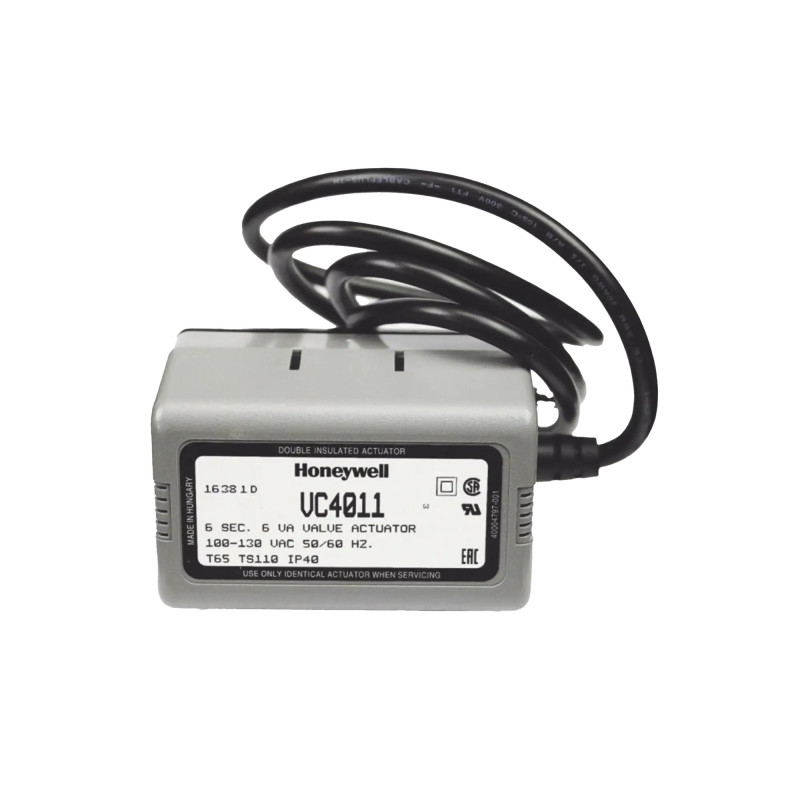

Controle los sistemas centrales de calefaccion y/o refrigeracion, sistemas fan & coil, radiadores y convectores. Segun el modelo seleccionado, se puede controlar mediante un controlador SPST o SPDT de voltaje bajo o de linea, como un termostato de ambiente.
Caracteristicas
Uso con valvulas de dos o tres vias.
Consumo minimo de energia del actuador.
Conexiones electricas de conexion rapida o cable de un metro disponibles.
Reemplazo rapido y facil de piezas moviles.
La instalacion del cabezal del actuador no requiere drenar el sistema.
Modelos de encendido/apagado con tiempo nominal de seis segundos
Use actuadores de dos posiciones con cuerpos de valvula VC de 2 vias de la Serie 1000 y de 3 vias de la Serie 6000 unicamente.
Todas las combinaciones de valvulas y actuadores de la serie VC proporcionan un cierre de 60 psi.
Especificaciones del producto
Solicitud
climatizacion
Dimensiones (pulgadas)
2.8 pulgadas de alto x 3.7 pulgadas de ancho x 2.7 pulgadas de profundidad
Dimensiones (mm)
70 mm alto x 94 mm ancho x 68 mm fondo
Incluye
Cuerpo de la valvula
Usado con
Valvula serie VC
Peso (lb)
0.73 libras
Peso (kg)
0.33 kg
Materiales
Carcasa de plastico
Tipo de articulo
Producto
Montaje
Acoplamiento directo
Frecuencia
50 Hz; 60 Hz
Aprobaciones, Underwriters Laboratories Inc.
Reconocido por UL, archivo n.° MH11826
Aprobaciones, Asociacion Canadiense de Normas
Certificacion CSA: LR1322-367
Conexiones electricas
Cable
Rango de humedad de funcionamiento (% HR)
5 a 95 % de HR, sin condensacion
Voltaje de suministro
120V
El consumo de energia
Conduccion: 6 VA
Rango de temperatura de envio y almacenamiento (F)
-40 F a +150 F
Rango de temperatura de envio y almacenamiento (C)
-40 C a +65 C
Aprobaciones, CE
89/336/CEE, 73/23/CEE
Rango de temperatura ambiente (C)
0 C a 65 C
Rango de temperatura ambiente (F)
32 F a 150 F
Conexiones electricas (pulg.)
39 pulgadas
Conexiones electricas (mm)
1 metro
Clasificacion de proteccion ambiental, electrica o de ingreso
IP40, doble aislamiento
Interruptor auxiliar interno
0
Temperatura del fluido (C)
95C
Temperatura del fluido (F)
203F
Tipo de actuador
Valvula
Señal de control
dos posiciones; SPST
Modo a prueba de fallas
permanece en su lugar
Carrera (pulgadas)
0.4 pulgadas
Carrera (mm)
10mm
Cable
Alivio de tension moldeado
Tiempo nominal
Conduccion @ 60 Hz-- 6 segundos
Valores nominales maximos de presion diferencial (cierre) (psi)
60 psid
Valores nominales maximos de presion diferencial (cierre) (kPa)
