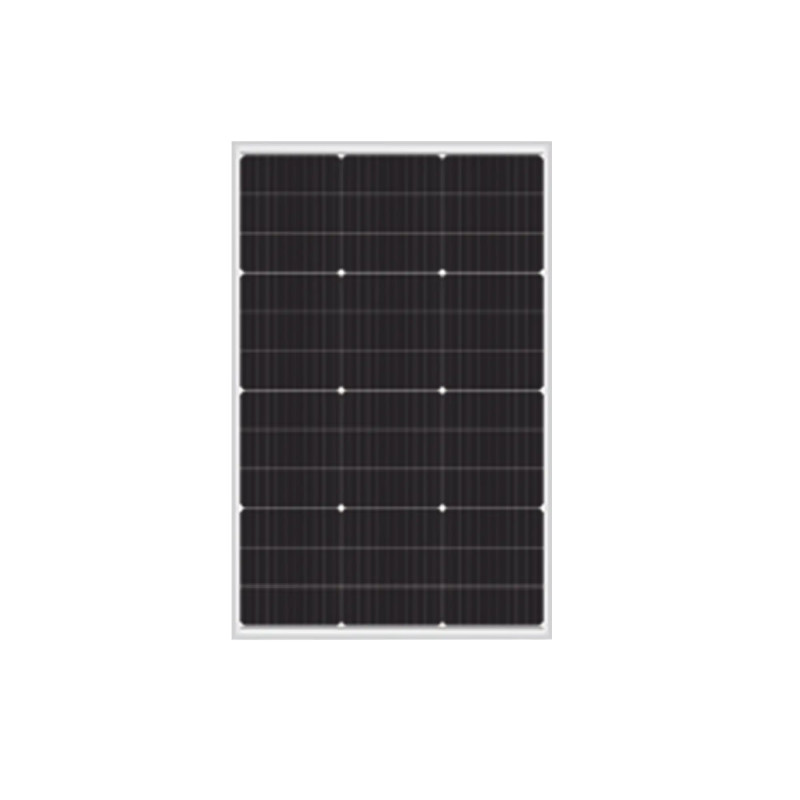

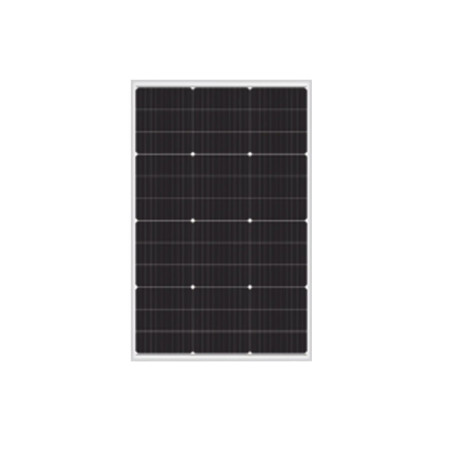

EPL10012AL

Modulos ALEBRIJE Nueva Tecnologia

Encapsuladas en EVA transparente y vidrio templado de 3.2 mm Templado. La parte posterior del modulo esta protegida con una hoja de TEDLAR resistente a los rayos UV. Los laminados estan montados en un marco de aluminio anodizado, asegurando una maxima proteccion.

Aplicaciones:
• Estaciones repetidoras de radiocomunicacion.
• Electrificacion en zonas rurales.
• Sistemas de comunicacion en emergencias.
• Alimentacion de equipos medicos en zonas rurales.
• Sistemas de bombeo de agua.
• Luces de obstruccion para trafico aereo.
• Sistemas de proteccion catodica.
• Señalizacion de vias ferroviarias.

Garantia:

5 años de garantia contra defectos de fabricacion y 40 años de vida util.

Mantenimiento:

Los paneles solares son equipos de muy bajo o nulo mantenimiento. No se recomienda destapar la caja de diodos estos se encuentran sellados; si es extricatamente necesario hacerlo,  siga los siguientes pasos:

Con un desarmador de paleta de punta fina, safe en sentido contrario la punta de los broches plasticos y con cuidado retire la tapa de arriba hacia abajo como se muestra en el video.,

Especificaciones Tecnicas

Potencia maxima 100 W  (±3%)
Voltaje 20.2 V  (±3%)
Amperaje 4.95 A  (±3%)
Voltaje a circuito abierto (Voc) 24 V  (±3%)
Corriente a corto circuito (Isc) 5.38 A  (±3%)
Dimensiones 905 x 580 x 30 mm
Peso 5.6 kg
Temperatura ambiente -40 a 85 °C
Maximo voltaje del sistema 1000 V

Recomendaciones y comentarios de garantia.

Cualquier reclamo de este producto debe hacerse dentro del periodo de garantia con la factura del mismo.

El numero de serie de equipo debe ser visible, al igual que la etiqueta posterior.

Si al modulo se le cortan los conectores MC-4 el modulo pierde su garantia instantaneamente.

No instale cuando algun objeto en algun punto del dia le genere sombra, se considera como una mala instalacion y puede ser motivo de perdida de garantia.

No mezcle los modulos de diferentes potencias en el mismo controlador o inversor, se considera como una mala instalacion y puede ser motivo de perdida de garantia.

Se recomienda que utilice la pinza ponchadora EP-MC4 cuando pliegue los conectores EPL01. al cable que usara para conectar su modulo al inversor o controlador.

Nota: Las especificaciones electricas se indican bajo una irradiancia de 1000 W/ m2 y temperatura de 25 °C.

Comentario de instalacion.
