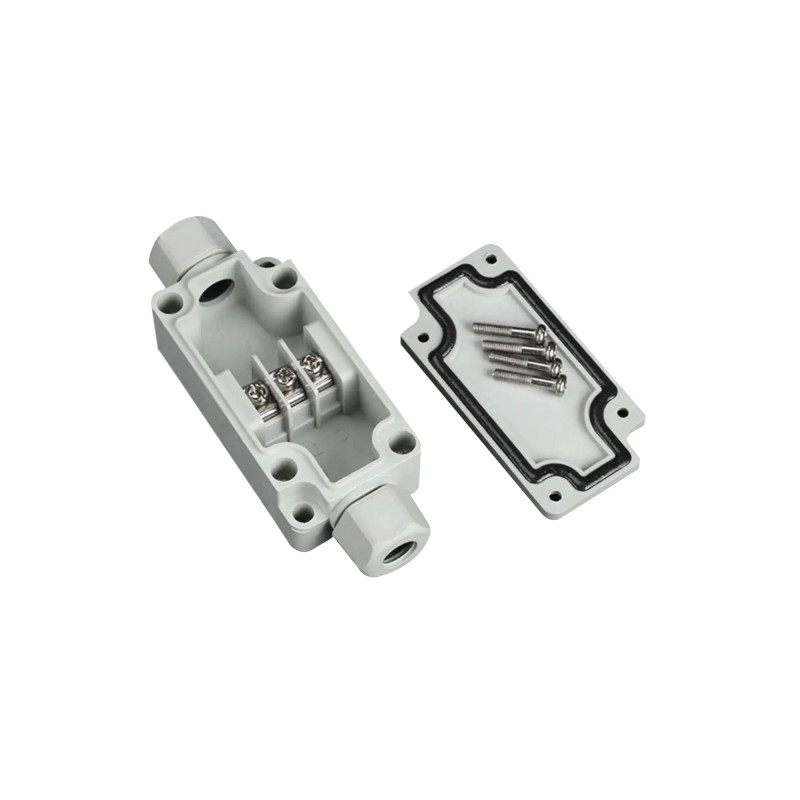

PST-PBT-3P

Gabinete de plastico con Terminales de Conexion para cables.



Uso en aplicaciones de intemperie como: Postes, torres de telecomunicaciones, o pared, ideal para uniones exteriores de cable de corriente de uso rudo.

Caracteristicas destacadas:

• Recomendado para calibres 12-22 AWG
• Grado de proteccion: IP66
• Rango de temperatura de operacion: - 40a + 120℃
• Recomendado para uso con:
  • Corriente alterna 110 Vca maximo 3 Amp.
  • Corriente directa 12 Vcc / 24 Vcc maximo 10 Amp.

Proceso de instalacion:

1. Se retira la tapa del gabinete y se aflojan ambas glandulas opresoras.
2. Se debe garantizar que el sistema no este energizado.
3. Se introducen ambos cables al cuerpo del gabinete cuidando no lastimar el empaque.
4. Se procede a desforrar cada cable y se coloca la terminal tipo herradura.
5. Se aflojan los tornillos de las terminales y se procede a colocar uno a uno cada terminal correspondiente y se ajusta dicho tornillo por cada terminal.
6. Antes de cerrar el gabinete, se debe revisar que no exista contacto entre ambas lineas.
7. Se procede a ajustar las glandulas y se coloca la tapa del gabinete.

Notas destacadas:

• Se recomienda usar terminales tipo herradura para asegurar correcta instalacion (no usar cable directo sobre terminal).
• El cable normalmente utilizado es cable de uso rudo con 3 cables internos del rango de calibre mencionado.
• El terminado o ponchado de terminales tipo herradura debe realizarse despues de introducir el cable al gabinete.
