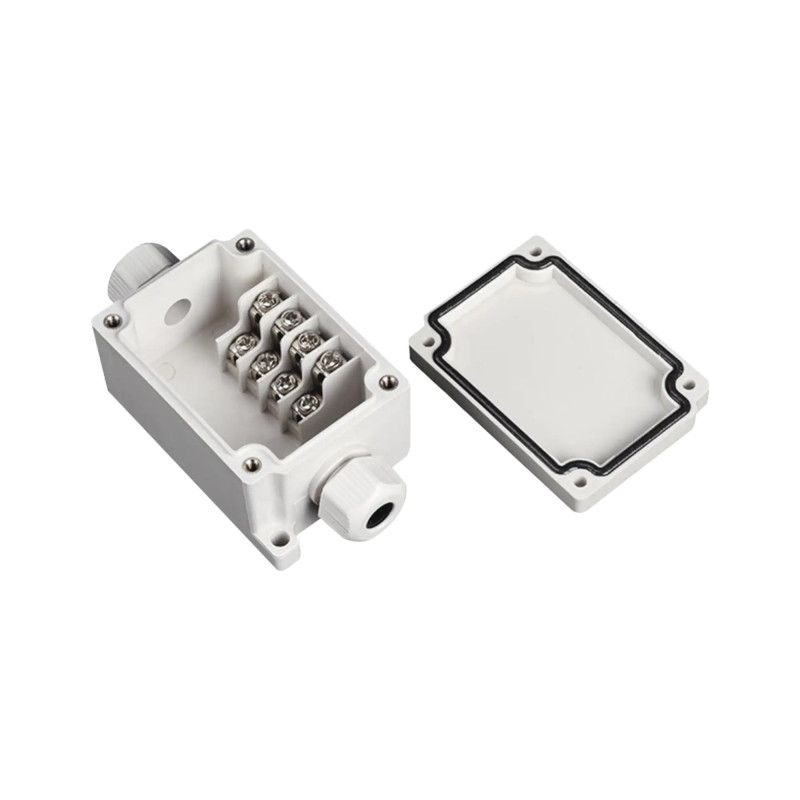

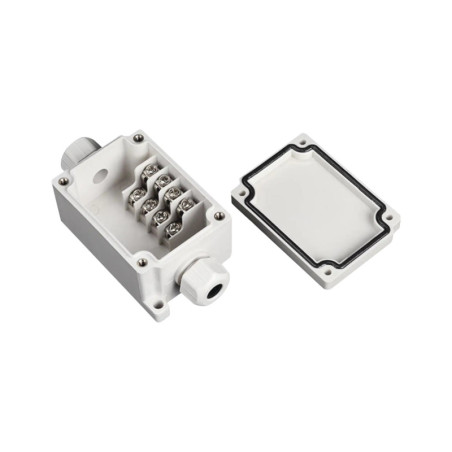

PST-TJ-4P

Proceso de instalacion:

1. Se retira la tapa del gabinete y se aflojan ambas glandulas opresoras.
2. Se debe garantizar que el sistema no este energizado.
3. Se introducen ambos cables al cuerpo del gabinete cuidando no lastimar el empaque.
4. Se procede a desforrar cada cable y se coloca la terminal tipo herradura.
5. Se aflojan los tornillos de las terminales y se procede a colocar uno a uno cada terminal correspondiente y se ajusta dicho tornillo por cada terminal.
6. Antes de cerrar el gabinete, se debe revisar que no exista contacto entre ambas lineas.
7. Se procede a ajustar las glandulas y se coloca la tapa del gabinete.

Notas destacadas:

• Se recomienda usar terminales tipo herradura para asegurar correcta instalacion (no usar cable directo sobre terminal).
• El terminado o ponchado de terminales tipo herradura debe realizarse despues de introducir el cable al gabinete.
• Se recomienda el uso de cable multifilamento para esta aplicacion.
