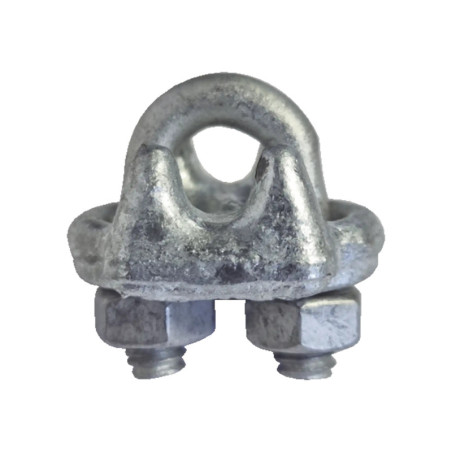

NUDO-316-FJG

Caracteristicas destacadas:

• Fabricado de acero forjado.
• Recubrimiento de galvanizado por inmersion en caliente.
• Torque maximo recomendado:  15 N.m
• Recomendado para retenida de 3/16" (SRET474CAM o SRET316DA)
• Uso recomendado por amarre: 3 piezas
• Ideal para carga pesada
• Recomendado para suspension o fijacion de torres atirantadas, mastiles, postes y otras similares.

Notas de Seguridad:

Usar el mismo tamaño de grapa para el mismo tamaño de cable de acero.

Nunca use grapas de hierro maleable en aplicaciones criticas, de servicio pesado, o para cargas en suspension, como eslingas, lineas de suspension, lineas de guia, lineas de arrastre, fijacion de carga, andamios, etc.

Las grapas de hierro maleable son para hacer terminaciones:

• unicamente para aplicaciones de uso ligero y no-criticas como cargas ligeras, pasa-manos, enrejados, protecciones de areas, etc.
• Aplique una primera carga para comprobar el ensamble. Esta carga debera ser igual o mayor al peso que soportara. Luego verifique y vuelva a apretar las tuercas al torque recomendado.

Metodo para la instalacion de los Perros:

1. Recorra el cable la longitud necesaria alrededor del guardacabo, e instale el primer perro a una distancia igual al ancho de su base de la punta extrema del cable. Apriete las tuercas alternadamente hasta el torque especificado.

2. Cuando solo dos perros son necesarios, instale el segundo lo mas cerca posible el doblez del cable o del guardacabo, y apriete las tuercas alternadamente hasta el torque especificado. Cuando mas de dos perros son requeridos, instale el segundo perro lo mas cerca posible el doblez del cable o del guardacabo y gire las tuercas firmemente sin apretar.

3. Instale todos los perros que sean necesarios entre los dos primeros con espacios iguales entre uno y otro, y ubicados en la misma posicion. Asegurese que las tuercas de todos los perros queden apretados de acuerdo al torque especificado.

4. Finalmente, aplique una carga igual o mayor a la que espera usar para probar el ensamble. Enseguida revise, y de ser necesario vuelva a apretar las tuercas de acuerdo al torque recomendado con ayuda de un torquimetro.
