KTZ-30E-024

Name: KTZ-30E-024
Brand: SYSCOM TOWERS
SKU: KTZ-30E-024
Price: 21705.18 MXN
Availability: InStock

Referencia KTZ-30E-024

Marca SYSCOM TOWERS

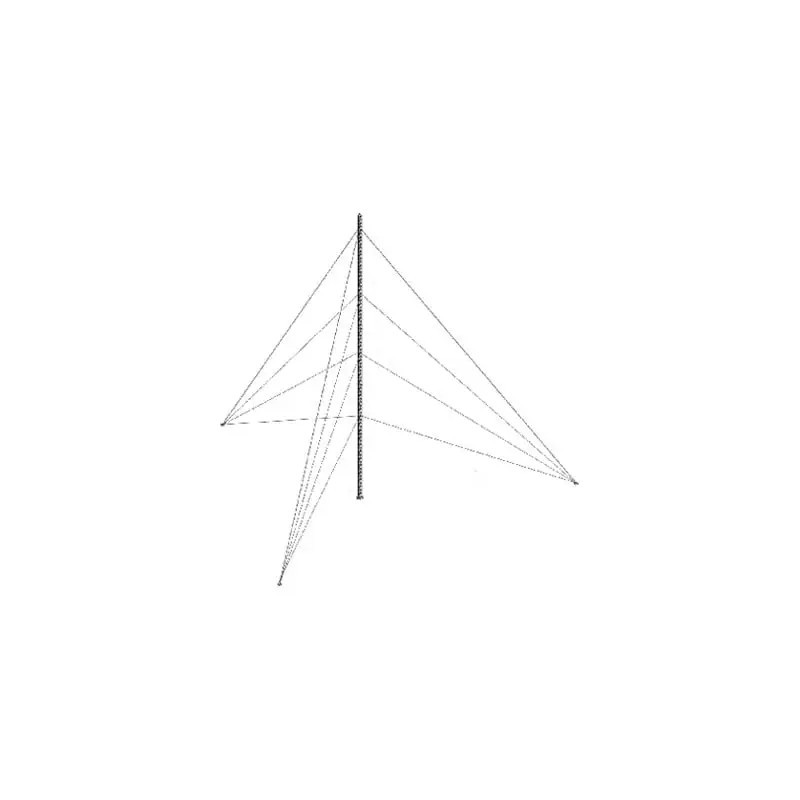

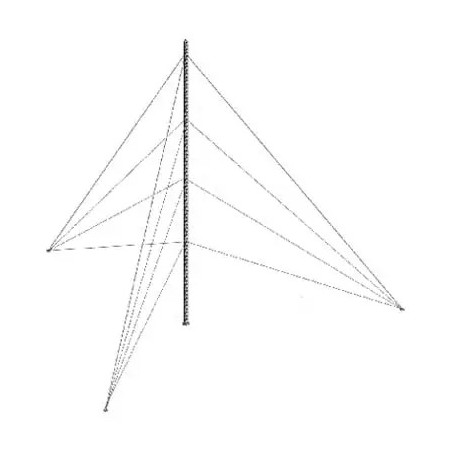

Kit de Torre Arriostrada de Piso de 24 m Altura con Tramo STZ30 Galvanizado Electrolítico No incluye retenida.

$21,705.18

IVA incluido

Cantidad

En existencia: 10 Artículos

Pregunta sobre el producto en WhatsApp

Política de entrega y devolucion

Nos esforzamos en que sus productos lleguen en tiempo y seguros, lea nuestras condiciones de envio

Descripción
Detalles del producto

Descripción

Caracteristicas Destacadas:

Producto elaborado Bajo Normativa ISO 9001:2015.
Gran Elevacion / Bajo costo.
100% Inspeccion de Ensamble Tramo - Tramo.
Galvanizado por Electrolisis de acuerdo a normativa ASTM B-633.
Ideal para zonas secas libre de corrosion.

Caracteristicas Fisicas:

Carga Axial Maxima: 200 Kg.
Altura: 24 metros (8 tramos).
Resistencia al viento: 200 km /hr.
Proteccion anticorrosiva: Galvanizado Electrolitico (AST B-633).
Aplicacion: Intemperie (Zonas deserticas o baja humedad).

Incluye los siguientes componentes:

Cantidad	Modelo	Descripcion
8	STZ30	Tramo de torre de 30 cm de ancho de cara.
1	SCZ30P	Copete de torre de 30 cm con opresor para pararrayo.
1	SBA30	Base para torre de 30 cm.
1	SAB30	Ancla para base de torre.
4	SJB30	Brida de sujecion de Retenida.
3	SAP02	Ancla de piso para Retenida.
24	CUELLO-14-HDG	Cuello para cable de retenida
72	NUDO-316-FJG	Abrazadera tipo perro de 3/16".

No incluye cable de retenida. Se recomiendan 315 metros de retenida de 1/8" (SRET-318-CAM) o diametros superiores.

No incluye Tensores. Se recomiendan 12 tensores de 1/2" x 6". (TEN1/2X6OGJ o TEN1/2X6OQJ).

**El NO usar accesorios de instalacion como Bridas, Base de torre, Ancla de torre o Anclajes de Retenida, se considera una perdida de garantia del equipo y cualquier adaptacion adicional queda a responsabilidad del instalador.**

Accesorios complementarios (No incluidos):

Sistema de Señalizacion/Iluminacion (No incluido):

Cantidad	Modelo	Descripcion
2	EIGSLSE	Estrobo tipo LED Autonomo con fotocelda, panel solar y bateria. Tipo L810.
2	HLU3R2	Montaje para lampara de obstruccion EIGSLSE

*La norma de señalizacion dicta que la torre debe estar pintada en 7 franjas de igual tamaño; 4 franjas en tono naranja-rojizo y 3 en blanco.

Sistema de linea de vida (No incluido):

Cantidad	Modelo	Descripcion
1	SHE-LV	Par de herrajes de sujecion
1	S-GULV	Guia para linea
27	SRET-338CAM	Cable de 3/8"
6	NUDO-38FJG	Nudo forjado 3/8"
2	CUELLO-38-HDG	Cuello 3/8"
1	TRY-ACC-SLIDER	(Opcional) Carro de Seguridad para Instalador.
1	SYS-USA7B	(Opcional) Arnes de Suspencion.

*La NOM-009 marca como obligatorio el uso de sistemas que frenen la caida accidental en una estructura.

¡Nuevo! Kit Pararrayo + Tierra fisica con Cable. Marca LINKEDPRO (No incluido)

KLP-TZ24-PRO.- ¡Todo incluido! Ideal para torres de 24 m con dipolo corona, cableado y electrodos con 10 años de garantia.

O tambien puede cotizar individualmente los siguientes componentes de Tierra fisica o Pararrayo:

Sistema de Tierra Fisica Recomendada para Torre y Equipo montado en ella (No incluido):

Cantidad	Modelo	Descripcion
1	TG45AB	Electrodo de puesta a tierra de 45 A con Electrodo, Filtro y Compuesto H2Ohm
1	S610	Registro plastico.
3	TGCR11	Conector de Ojo
2	TGAB18	Conector para Varilla
1	TGBUSG10	Barra de Union con Aisladores de 1000A de Capacidad (Sin Gabinete)

* Se recomienda el uso de cable de cobre forrado cal. 4 AWG (SLY-287-GRN) para aterrizaje del electrodo hasta la torre. Para equipos en torre se puede utilizar cal. 6 AWG (SLY-291-GRN).

Sistema de Pararrayos Basico Recomendado paraTorre (No incluido):

Cantidad	Modelo	Descripcion
1	TGTDPC	Punta Pararrayo con Mastil de Aluminio (MASTIL1.2)
1	TG45AB	Electrodo de 45 Amp. Con un saco de compuesto mejorador de impedancia(H2OHM), brujula y nivel.
1	S610	Registro plastico chico.
1	ANTIOX	Aerosol para proteccion de terminales.
3	TGCR11	Conector de Ojo.
2	TGAB18	Conector para Varilla.
16	TGAC	Aislador para torre.

*La punta tipo dipolo ofrece un cono de proteccion de 72° debajo del serpentin. Se recomienda para zonas de baja incidencia de rayos.
*Se recomienda cable de cobre calibre 2/0 para realizar la integracion (SLY-346-BLK). Considerando una instalacion del electrodo a maximo 3 metros de la torre se usan aprox. 8 metros.

Ver diagrama de conexion de Tierra Fisica + Pararrayo en el siguiente DIAGRAMA.

Recomendaciones:

Asegurese de que la instalacion sea realizada por un profesional capacitado.
Programe un plan de mantenimiento para revision de tensiones en retenidas y ajuste de tornilleria.
No instalar paneles solares a mas de 6 metros de altura. Revisar la compatibilidad entre celdas solares y montajes.
Debe de realizarse un estudio de esfuerzos cuando se coloque una carga excentrica en torre. esta puede causar torsion y flexion excesiva en torre causando fallas estructurales.
La torre debe ser pintada en tono naranja-rojizo y blanco, en 7 franjas de igual altura empezando y terminando en naranja-rojizo (SYSCOM no realiza el trabajo de pintura de la torre).
Se recomienda iluminar la torre al menos en la punta con una lampara color rojo.

Diagrama Representativo: Instalacion de Retenida Version 2.0

Imagenes de Instalacion

LOGO ROHN

Detalles del producto

Marca SYSCOM TOWERS

Referencia KTZ-30E-024

En existencia 10 Artículos
