PE-TRANSFER

Funcionamiento:

El equipo es basicamente un relevador que en estado normal se alimenta de la clavija A (como normalmente se alimentaria cualquier equipo), pero en caso de un corte de corriente la toma de corriente cambia a la clavija B de forma rapida (15 ms aprox.) para evitar que los equipos se apaguen.

Informacion Destacada:

• Voltaje de entrada: 110 Vca 50/60 Hz
• Tipo de entrada clavija A: Nema 5-15P (conectado a linea de CFE, alimentacion constante)
• Tipo de entrada clavija B: Nema 5-15P (conectado a sistema de respaldo: baterias + inversor regularmente)
• Voltaje de salida: 110 Vca 50/60 Hz
• Tipo de salida: 4 x Nema 5-15R
• Corriente de salida maxima: 20 A  totales x 4 salidas.
• Voltaje de Conmutacion: 75 Vca  ± 5 Vca.
• Tiempo de reactivacion de corriente: 15-20 ms.

Notas de Seguridad:

• El PETRANSFER al funcionar con corriente de la toma de CFE es transparente: arroja lo mismos valores electricos ya existentes en la red.
• Un sistema con PETRANSFER no tiene una correccion de voltaje, ni cuenta con proteccion contra picos transitorios o sobrevoltajes.
• Un PETRANSFER tiene un voltaje de conmutacion  de 77 a 75 Vca, por tanto, un sub voltaje podria entrar a su sistema y podria llegar a generar daño en equipo delicado.
• Por esos puntos, aunque el equipo se ha llegado a utilizar para aplicaciones de telecomunicaciones... realmente no se puede considerar un sustituto de un UPS.
  Se podria usar unicamente cuando en la clavija donde alimentara el sistema principal  se tenga una señal limpia, un voltaje constante, que incluya una correcta puesta a tierra, sistema contra sobre voltajes permanentes y transitorios acorde al entorno y del lado B de emergencia, un sistema que ofrezca las mismas condiciones.

Nota tecnica:

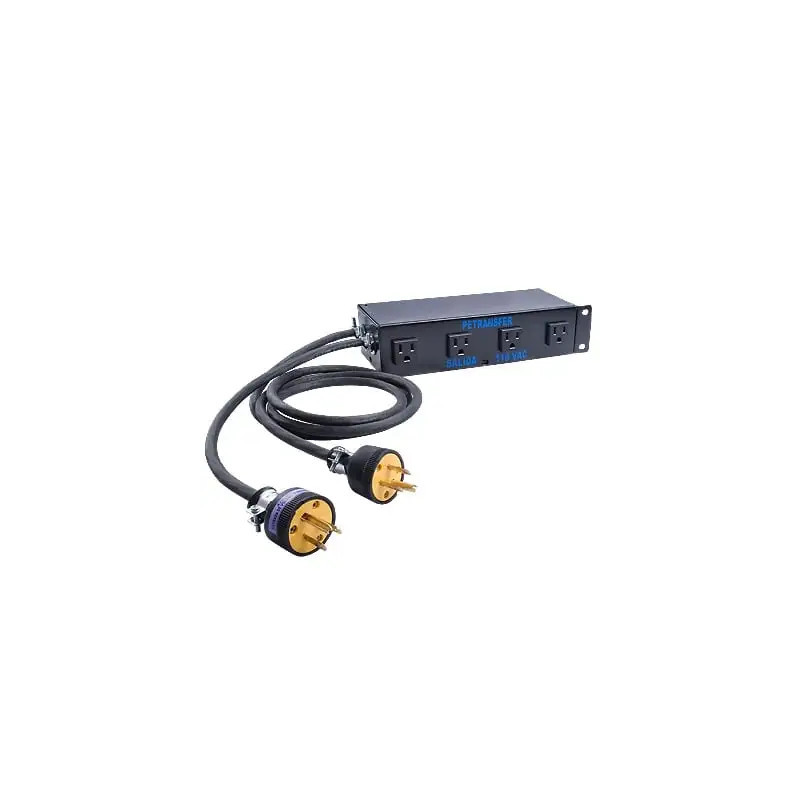

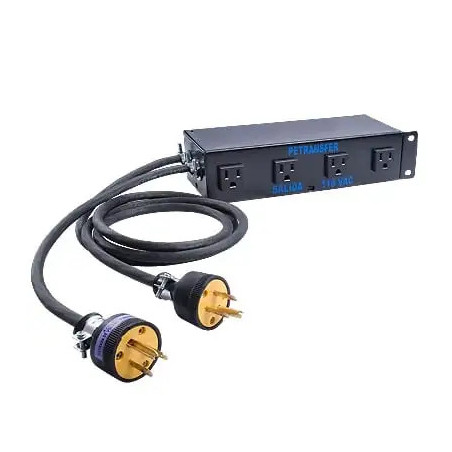

El cable mas cercano a los contactos es el que va al inversor o sistema de respaldo (encerrado en rojo). El otro se conecta a la linea permanente de corriente electrica.
