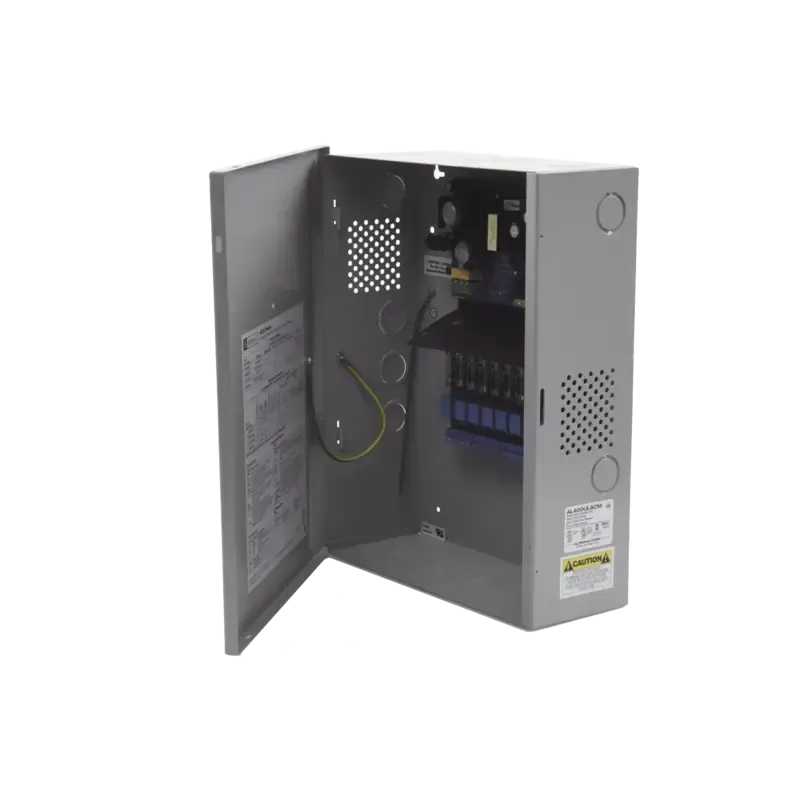

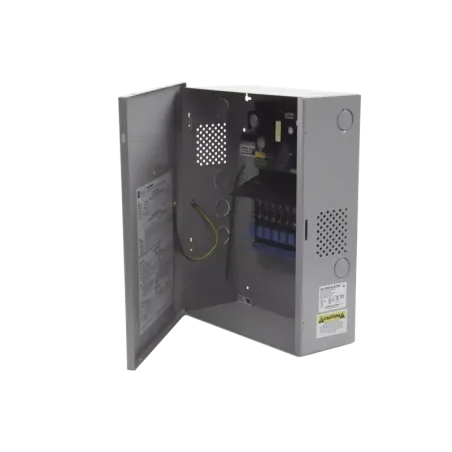

12 o 24 Vcc @ 4 AFuente tipo control8 circuitos de

Fuente para aplicaciones en control de acceso, con capacidad de respaldo para 12 y 24 Vcc @ 4 A , con 8 circuitos de control ( NO ) y 8 circuitos de control trigger voltaje de entrada de : 115 Vca.

  Entrada

• Entrada 115VAC 60Hz con calificacion @ 3.5A.
• Opciones de entrada de la fuente de alimentacion:

       a) Una (1) entrada de alimentacion comun para ACM8 / ACM8CB y potencia de bloqueo                   (instalada de fabrica).

       b) Dos (2) entradas de alimentacion aisladas: una (1) para alimentar el ACM8 / ACM8CB y  una (1) para la alimentacion de accesorios de la cerradura (se requiere una fuente de alimentacion externa). (La corriente esta determinada por la fuente de alimentacion conectada, que no debe exceder un maximo de 10A en total).

Ocho (8) entradas de activacion del sistema de control de acceso.

Opciones de entrada:

a) Ocho (8) entradas normalmente abiertas (NO).

b) Ocho (8) entradas de colector abiertas.

c) Cualquier combinacion de lo anterior.

Salida

• Salidas de 12 VDC o 24VDC.
• Corriente de suministro de 12VDC @ 4A o corriente de suministro de 24VDC a 3A.
• Clase 2 Potencias limitadas de potencia.
• Ocho (8) salidas controladas independientemente.

Opciones de salida:

              a) Ocho (8) salidas de potencia a prueba de fallas y / o a prueba de fallas.

              b) Ocho (8) forman salidas de rele con clasificacion "C" 5A

              c) Cualquier combinacion de lo anterior.

• Ocho (8) salidas de potencia auxiliar (sin interruptor)

Control de salidas :

• Ocho (8) salidas controladas independientemente.
• Los fusibles tienen una calificacion de @ 3.5A.
• Salidas filtradas y electronicamente reguladas (fuente de alimentacion incorporada).
• El fusible principal de la tarjeta ACM8 tiene una potencia de 10 A.

Supervision

• Supervision de fallas de CA (contactos de "C"). El disparador de notificacion se puede seleccionar durante 30 segundos (configurado de fabrica) o 6 horas.
• Supervision de baja presencia de bateria y bateria (formulario de contacto "C").

Caracteristicas

• La desconexion de la alarma contra incendios (enclavamiento o no enclavamiento) se puede seleccionar individualmente para una o todas las ocho (8) salidas.
• Con capacidad de bateria de respaldo.
• No se incluye bateria.
• Baterias sugeridas: PL4.512 / PL712 / PL912.
• Opciones de entrada de desconexion de alarma de incendio:

         a) Entrada de contacto seco normalmente abierta (NO) o normalmente cerrada (NC).

         b) Entrada de inversion de polaridad del circuito de señalizacion FACP.

• El rele de salida de alarma indica que la entrada FACP esta activada (la clase de contacto "C" tiene un valor nominal de 1 A 28 V CC no evaluada por UL).
• Cortocircuito y proteccion de sobrecarga termica.

Indicadores visuales

• Cortocircuito y proteccion de sobrecarga termica.
• Los LED rojos indican que las salidas se disparan (los reles estan energizados).
• El LED verde indica que se desencadena la desconexion FACP.
• Indicadores LED de entrada de CA y salida de CC.
• Bateria de reserva
• Indicadores LED de entrada de CA y salida de CC.
• Cargador incorporado para baterias selladas de acido de plomo o gel.
• Cambio automatico a la bateria en espera cuando falla la CA.
• Caida de voltaje cero cuando la unidad cambia a la bateria de respaldo (condicion de falla de CA).
• La bateria falla y la supervision de presencia de la bateria (forma de contacto "C").

Temperatura

• La bateria falla y la supervision de presencia de la bateria (forma de contacto "C").
• En funcionamiento: 0GrC a 49GrC (32GrF a 120GrF).
• Almacenamiento: - 20GrC a 70GrC (- 4GrF a 158GrF).
• Humedad relativa 85% +/- 5%.

BTU / Hr. (aprox.):

• Humedad relativa 85% +/- 5%.
• 12VDC: 25 BTU / Hr.
• 24 V CC: 37 BTU / Hr.

Gabinete :

• Caja de montaje en pared para uso en interiores.
• Admite hasta dos (2) baterias de 12VDC / 12AH.
• Dimensiones 12.25 "W x 15.5" H x 4.5 "D (311 mm W x 394 mm H x 114 mm D).

Peso:

• Peso del producto: 10.7 Lbs. (4.85 kg).
• Peso del envio: 12 Lbs. (5.44 kg).
