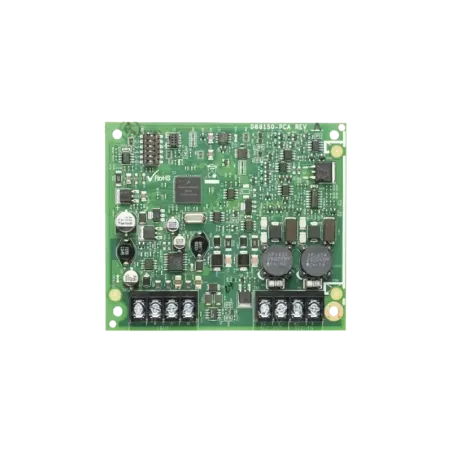

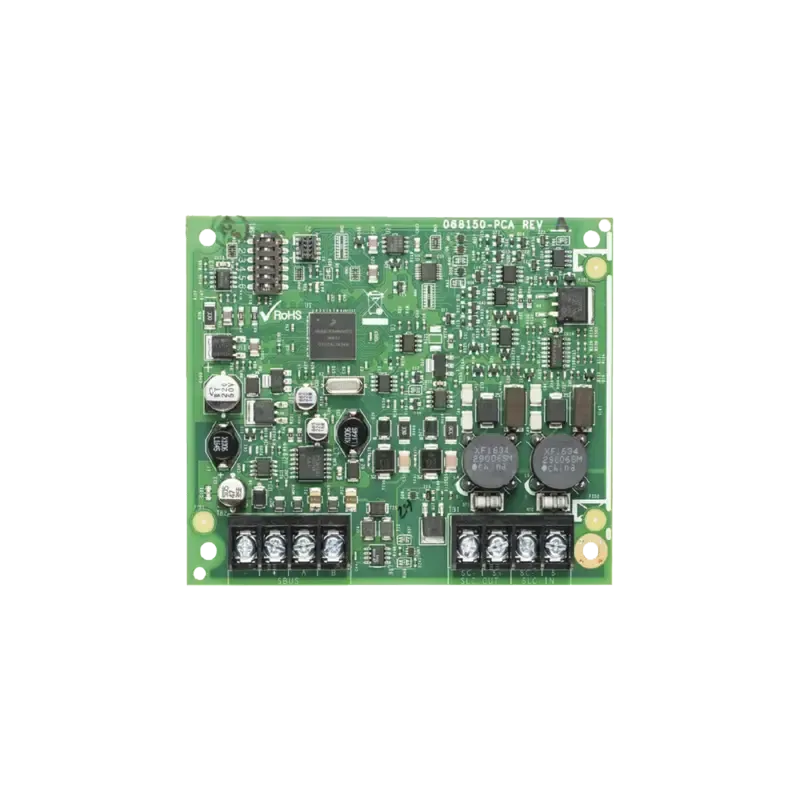

Expansor de lazo SLC para dispositivos SK e IDP Se

El 6815 es un circuito expansor de señalizacion de linea (SLC) para uso con los paneles de deteccion de incendio (FACPs) Silent  Serie 6000 y Farenhyt Black de Honeywell utilizando procotolo System Sensor® (SK/IDP). El 6815 tiene la misma funcionalidad que el SLC que se encuentra interconstruidos en los paneles de deteccion de incendio de Silent Knight Serie 6000 y Farenhyt Black y soporta la misma cantidad de dispositivos que el SLC de los paneles. Los 6815’s adicionales soportan 159 detectores IDP o SK, y 159 modulos IDP o SK. El numero de 6815’s SLCs que pueden ser utilizados dentro de un sistema depende de la cantidad maxima de puntos que ofrezca el panel. Proveen una poderosa versatilidad para configuraciones personalizadas en instalaciones grandes y complejas.

El 6815 tambien soporta dispositivos inalambricos SWIFT®. Los dispositivos inalambricos SWIFT comunican al FACP a traves de un gateway (WSK-WGI/WIDP-WGI) que se conecta al SLC utilizando protocolo SK o IDP. El SLC del panel, o un expansor de lazo 6815, puede ser utilizado para este proposito. Los dispositivos SWIFT pueden tambien ser combinados con dispositivos cableados en el mismo SLCpara vesatilidad adicional.El resultado es mayor flexibilidad y opciones de diseño cuando el cableado es un problema.

El 6815 se comunica con el FACP via BUS RS-485. Un LED verde en el 6815 indica buena comunicacion. Si un dispositivo direccionable en el 6815 falla, el lazo comunica el fallo al FACP y continua operando normalmente.
