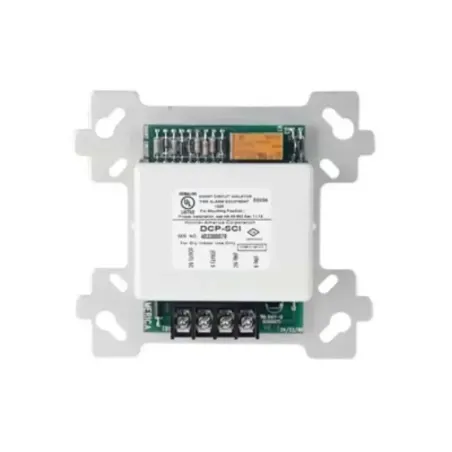

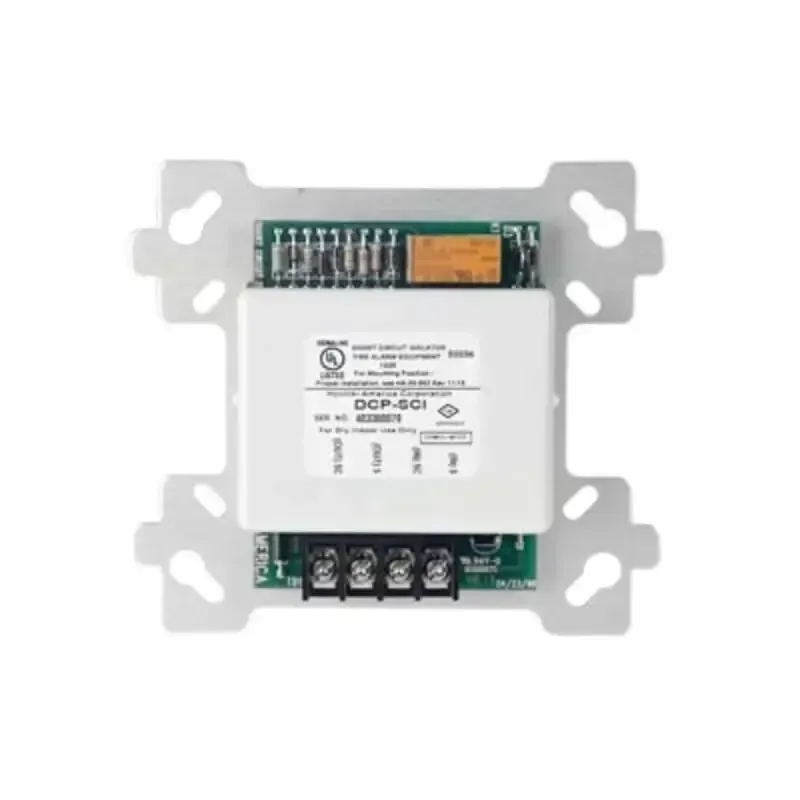

Módulo Aislador de Cortocircuito 0400-01079

- Controlador los lazos SLC por cortocircuito.
- Indicacion de estado de falla por LED.
- No utiliza una direccion de lazo.

CORTOCIRCUITO AISLADOR

Codigo Producto: 0400-01079

AISLADOR DE CORTOCIRCUITO

* Cableado de configuracion de clase A:

El aislador de cortocircuito DCP-SCI debe ubicarse entre cualquier dispositivo en el lazo SLC. En el caso de un cortocircuito en el lazo SLC, los dos aisladores adyacentes (los aisladores mas cercanos a la izquierda y derecha de la seccion en cortocircuito) se activaran y se encenderan sus respectivos indicadores LED. Todos los dispositivos entre los aisladores de cortocircuito activos perderan la comunicacion. Esto evitara la falla completa del bucle. Tras la eliminacion de la condicion breve, los DCP-SCI restauraran automaticamente todo el ciclo al estado operativo normal.

Caracteristicas Estandar

• Se puede colocar en cualquier ubicacion en el lazo SLC.
• Verifica si la linea esta en cortocircuito al encenderse. Si la linea es normal, el rele volvera a activarse. Si un linea corta se detecta, el descanso permanece abierto.
• Indicacion de un cortocircuito unico por un LED amarillo.
