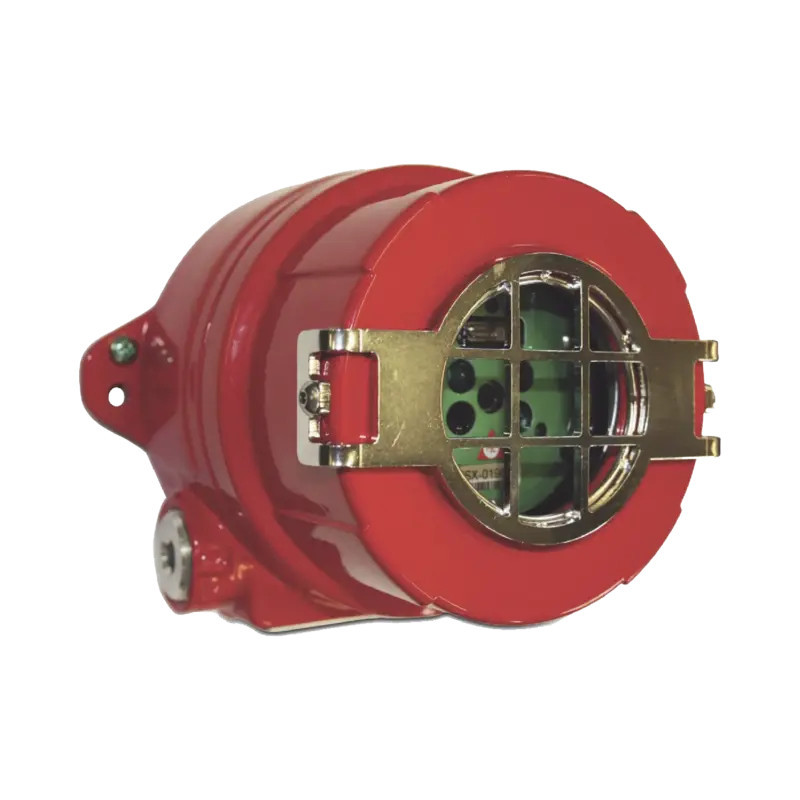

Detector De Flama Multi-Espectro Dual IR-UV,

Detector de flama con tecnologia dual UV/IR; cono de vision de 90Gr horizontal; carcasa fabricada en aluminio (libre de cobre) con (2) entradas de ¾“ tipo NPT; salida 4-20 mA, relevadores y protocolo ModBus RS-485; Clasificacion FM para Clase I, Division 1 & 2, Grupos B, C, D; Clase II, Division 1 & 2, Grupos E, F, G; Clase III; rango de temperatura estandar de -40Gr a 85GrC; peso de 1,6 kg (3,6 lb).

El detector FS20X, integrante de la linea de detectores de llamas eletroopticos FSX, representa un enorme avance en la integracion de tecnologias de deteccion de los espectros infrarrojo y ultravioleta.

Detector de flama con tecnologia dual UV/IR; cono de vision de 90Gr horizontal; carcasa fabricada en aluminio libre de cobre con (2) entradas de ¾“ tipo NPT; salida 4-20 mA, relevadores y protocolo ModBus RS-485; Clasificacion FM para Clase I, Division 1 & 2, Grupos B, C, D; Clase II, Division 1 & 2, Grupos E, F, G; Clase III; rango de temperatura estandar de -40Gr a 85GrC; tipo de carcasa IP66, 4X y NEMA 4; con rango de sensibilidad configurable: Muy alta (60 m.), Alta (45 m.), Media (30 m.) y Baja (15 m.), seleccionable con interruptor; tiempo de respuesta de 3 a 5 segundos para un fuego causado por n-heptano de 0,1 m² (1 pie cuadrado) a 30 m. (100 pies); con sensibilidad espectral Ultravioleta: 185 - 260 nanometros; Visible: 400 – 700 nanometros; Banda infrarroja cercana: 0,7 – 1,1 micrometros; Infrarrojo de banda ancha: 1,1 – 3,5 micrometros; salida analogica de 0 a 20 mA escalonada e indicaciones visuales por medio de LEDs: LED verde para Alimentacion, LED rojo para indicacion de Alarma y LED amarillo para indicacion de Fallo; intervalo de humedad: humedad relativa del 5 al 98%, sin condensacion; peso de 1,6 kg (3,6 lb).

Caracteristicas:

• Infrarrojo WideBand IR™ patentado* combinado con ultravioleta
• Limite de deteccion de mas de 200 pies a un incendio causado por heptano de 1 pie cuadrado
• Analisis Electronic Frequency Analysis™ patentado*
• Sensor del espectro visible para una optima eliminacion de falsas alarmas
• Sensibilidades de deteccion seleccionables
• Cono de vision 100 % completo de 90 grados ciego a la luz solar
• Microprocesadores duales para un desempeño confiable
• Reloj en tiempo real para obtener la hora exacta de los eventos
• FirePic™: Almacenamiento de datos de hasta 6 eventos anteriores a un incendio
• Registro de eventos: Hasta 200 eventos con marca de fecha y hora
• Comunicacion mediante ModBus RS-485 incorporada
• Salida analogica de 4 a 20 mA no aislada incorporada (con seleccion de emisor o receptor)
• Reles de verificacion de alarma, falla e incendio
• Autodiagnostico electronico y de recorrido optico automatico
• El intervalo de temperatura de funcionamiento mas amplio
• Modulo de componentes electronicos patentado* para la proteccion de componentes con terminaciones enchufables para facil instalacion en el campo
• Dos entradas para conductos NPT de ¾“ O 25 mm
• Bajo consumo de energia
• Alta inmunidad contra la interferencia de radiofrecuencia (RFI) y electromagnetica (EMI)
• Con aprobacion de FM

Beneficios

• Detecta incendios iniciados por combustibles a base de hidrocarburos u otros compuestos en todas las condiciones ambientales
• Inmunidad a las soldaduras con arco
• Rechazo de falsas alarmas en todas las condiciones ambientales
• Mantenimiento minimo para un funcionamiento sin problemas
• Software de PC y modulo de interfaz (FSIM) para graficos de diagnostico de fallas en tiempo real (RTG), y descarga de FirePics™ y registro de eventos
• Adecuado para una amplia variedad de aplicaciones

Para su correcta puesta en marcha se necesita lo siguiente:

TL-2055 - Lampara infrarrojo prueba de explosion para lugares peligrosos

SM4 - Montaje de acero inoxidable para detectores de flama serie FSX

SH-001 - Parasol de acero inoxidable para detectores de flama serie FSX
