Detector de Humo por Haz Reflejado - Direccio

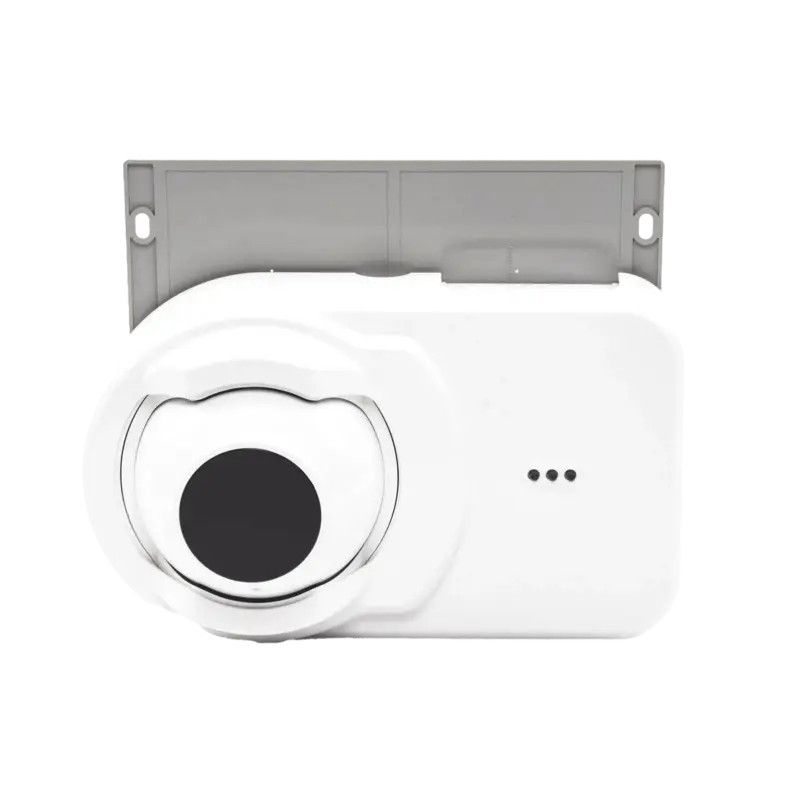

El OSI-RI-FL es un detector de humo de haz optico lineal de tipo reflector direccionable inteligente. Es especialmente adecuado para proteger grandes areas abiertas con techos altos, donde los detectores de humo tipo spot son dificiles de instalar y mantener. Las aplicaciones ideales incluyen almacenes, atrios, suspensiones de aeronaves, estadios deportivos y salas de conciertos. El haz opera principalmente sobre el principio de oscurecimiento de la luz utilizando infrarrojos. El detector OSI-RI-FL es un transmisor / receptor combinado que se puede conectar directamente a un circuito detector inteligente en modo LiteSpeed® o CLIP.

Los OSI-RI-FL estan Limitados a la cantidad que la corriente que un panel Fire-Lite puede entregar. Un detector en espera puede consumir hasta 20mA y en Alarma 22ma. Esto limita a cualquier panel de Fire-Lite a usar 5 detectores por Loop. Obviamente la cantidad de detectores pude oscilar entre 4 y 5 dependiendo de las condiciones de cableado. En un cableado optimo no puede exceder de 5 dispositivos OSIRIFL por Loop.

Caracteristicas:

• Unidad combinada transmisor / receptor
• Carcasa / tapa para pintar• Amplio campo de vision de 12 Gr
• Alineacion de haz rapida, facil e intuitiva indicada por direccional Flechas led
• La cobertura de largo alcance de 16-328 pies (5-100 m) es estandar; no se requiere un kit separado de largo alcance
• Altamente resistente al movimiento de edificios; tolera +/- 1 Gr movimiento
• Resistente a fuentes de luz fuertes; no alarma cuando esta saturado por la luz del sol
• Resistente a la intrusion de objetos solidos.
• Ajustes de nivel de umbral de sensibilidad automatica y compensacion de deriva
• Ajuste de haz horizontal de 50 Gr y vertical de 20 Gr
• Calentador de imagen incorporado
• Estacion de prueba remota capaz de realizar pruebas de humo simuladas electronicamente desde el nivel del suelo
• Indicadores LED de estado visible desde la parte frontal e inferior
• Bloques de terminales extraibles enchufables
• Kit de calentador opcional disponible para el reflector

Especificaciones

Voltaje de operacion: Nominal 24VDC
Maximo 32 VDC
Minimo 15 VDC
Corriente maxima en standby:

13 mA @ 32 VDC
14 mA @ 24 VDC
20 mA @ 15 VDC

Corriente maxima en alarma:

22 mA @ 32 VDC
15 mA @ 24 VDC
22 mA @ 15 VDC

Comparativa OSIRIFL vs OSID

Pasos de alineacion
