Detectores Industriales

De Gases Inflamables, Toxicos y Oxigeno

Para Interior Y Exterior

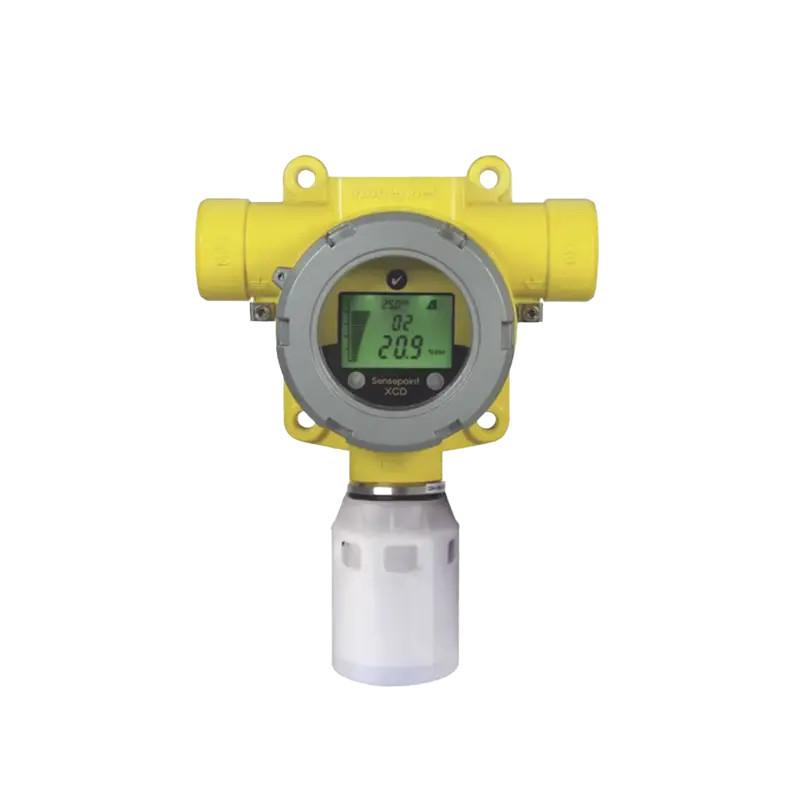

El transmisor Sensepoint XCD es un detector de gas que consta de un transmisor y una amplia seleccion de sensores para deteccion de gases inflamables, toxicos y oxigeno.

El transmisor ofrece monitoreo completo de niveles peligrosos de gases toxicos, gases combustibles y oxigeno en armosferas potencialmente explosivas, en interiores y exteriores.

Sensepoint XCD ahora cuenta con capacidades de monitoreo remoto para sus sensores de gases toxicos y oxigeno. Su capacidad remota esta diseñada para ofrecer una excelente flexibilidad de utilizacion y es una solucion ideal para ubicaciones de dificil acceso o areas en las que el transmisor debe estar separado del sensor. Con una posibilidad de montaje del sensor de gases toxicos y oxigeno de hasta 100ft (30m) de distancia del transmisor, proporciona una solucion de monitoreo solida aun en ambientes desafiantes en los cuales la deteccion resulta dificil, incluidas aplicaciones en las que el punto de deteccion se halla en una area a la que no se accede con facilidad o en la que el detector no seria visible, como sucede en sectores ocultos de alto o bajo nivel, o fuera de una sala monitoeada.

Es facil de utilizar. Simplemente, se debe enchufar el sensor en la parte inferior del transmisor; este ultimo se configura automaticamente en forma correspondiente. Los usuarios pueden modificar el funcionamiento del detector mediante los interruptores magneticos y LCD, y no necesitan abrir la unidad. Esto permite que una persona maneje las unidades sin interruptores, y reduce el tiempo y los costos del mantenimiento de rutina.

La pantalla LCD tricolor con luz de fondo indica claramente el estado de la unidad, incluso si se mira desde lejos. La luz verde fija indica que el funcionamiento es normal, la luz amarilla parpadeante indica una falla, y la luz roja parpadeante indica una alarma. Todos los detectores se entregan preconfigurados e incluyen dos reles de alarma programables, un rele de falla programable, una salida de 4 a 20 mA estandar de la industria (con seleccion de emisor o receptor) y comunicacion mediante MODBUS. La escala, el rango, el funcionamiento de los reles, el punto de ajuste de la alarma y la cantidad de etiquetas electronicas del detector se pueden ajustar mediante la pantalla LCD y los interruptores magneticos no intrusivos del transmisor. Durante los ajustes

Sensepoint XCD simplifica el monitoreo y la deteccion de gases peligrosos para cumplir con los estandares de seguridad y cumplimiento. Los sensores fijos Sensepoint XCD ofrecen un control completo de los riesgos de gases toxicos e inflamables, asi como de la deficiencia de oxigeno en atmosferas potencialmente explosivas, tanto en interiores como en exteriores. Existen requisitos especiales para entornos de trabajo potencialmente explosivos en la produccion de gas, petroleo y productos quimicos, asi como entornos llenos de polvo en las industrias alimentaria y de procesamiento de la madera.

El XCD estandar es un detector de gas Ex d adecuado para su uso en entornos de zona 1 y esta disponible en 3 versiones: inflamable, oxigeno y toxico. Cada uno se suministra con un cartucho de sensor de acero inoxidable preinstalado y completamente probado y calibrado listo para su instalacion. Hay disponibles cartuchos de sensor de repuesto. La configuracion y el control de la unidad se logra mediante el uso de un iman que elimina la necesidad de abrir la unidad, mientras que la pantalla tricolor retroiluminada proporciona una indicacion instantanea del estado del detector de un vistazo. El sensor catalitico XCD se puede utilizar para detectar gases inflamables en el rango de 0 a 100 % de LEL, mientras que las versiones del sensor infrarrojo (IR) estan disponibles para la deteccion de metano en el rango de 0 a 100 % de LEL, propano (con sensibilidades cruzadas al etileno y al butano) y dioxido de carbono (CO2). Ambos sensores se utilizan junto con la version inflamable del transmisor. Los sensores de celda electroquimica (EC) estan disponibles para la deteccion de oxigeno y gases toxicos: monoxido de carbono (CO), sulfuro de hidrogeno (H2S), dioxido de nitrogeno (NO2) e hidrogeno (H2). Cada detector se suministra con el sensor incorporado, proteccion contra las inclemencias meteorologicas de nailon, tapon de cierre de acero inoxidable, varilla magnetica, llaves hexagonales. Todos los transmisores tambien estan disponibles con interfaz Modbus opcional.

La gama Sensepoint XCD proporciona una supervision completa de los riesgos derivados de la presencia de gases inflamables, toxicos y de oxigeno en atmosferas potencialmente explosivas, tanto en interiores como en exteriores. Los usuarios pueden modificar el funcionamiento del detector mediante la pantalla y los interruptores magneticos sin tener que abrir la unidad. Asi, una sola persona puede operar los sensores de forma no intrusiva y se reducen los costes y el tiempo del mantenimiento regular.

Una pantalla LCD retroiluminada tricolor permite ver el estado de la unidad de un vistazo, incluso a distancia. Una retroiluminacion verde continua indica que el funcionamiento es normal, un color amarillo parpadeante indica un fallo y un color rojo parpadeante indica una alarma.

Todos los detectores se suministran preconfigurados e incluyen 2 reles de alarma programables, 1 rele de fallo programable, asi como una salida de 4-20 mA (seleccionable sumidero-sink o fuente-source) estandar del sector y MODBUS.

Se puede ajustar la escala, rango, funcionamiento de los reles,, punto de ajuste de alarma y el numero de etiquetado electronico del detector con la pantalla del transmisor y conmutadores magneticos no intrusivos. Las salidas se inhiben automaticamente durante el ajuste, reduciendo asi el riesgo de falsas alarmas en el panel de control durante el mantenimiento.

El Sensepoint XCD dispone de una placa de montaje integral para su montaje en superficie o bien en un tubbo horizontal o vertical mediante un soporte opcional. Para la instalacion electrica se pueden usar conductos o cables con la adecuada proteccion mecanica. Se proporcionan dos entradas M20 o NPT 3/4" (segun la certificacion). Tambien se incluye una cubierta de intemperie para las condiciones exteriores mas exigentes. Otros accesorios opcionales pueden ser la proteccion contra el sol y las inundaciones, el montaje en conducto y el embudo recolector.

Asegura una instalacion sencilla y funcionamiento mas rapido al eliminar la necesidad de permisos de trabajo en zonas peligrosas.

Algunas Aplicaciones

• Instalaciones de fabricacion industrial
• Centrales electricas
• Instalaciones para aguas residuales
• Servicios publicos
• Produccion de alimentos y bebidas
• Refinerias y plantas quimicas
• Terminales de petroleo y gas en tierra
• Plataformas de produccion
• Exploracion y perforacion

Especificaciones Generales Serie Sensepoint XCD

Suministro completo

• Versiones disponibles para gases inflamables (cataliticos o infrarrojos), toxicos y oxigeno
• Aplicaciones nuevas y actualizaciones
• Adecuado para interiores o exteriores
• Opciones de carcasa antideflagrante en acero inoxidable o en aluminio
• IP66 de serie

Tecnologia de sensores probada y fiable

• Sensores electroquimicos Surecell
• Sensores de gases inflamables resistentes a sustancias toxicas
• Sensores de larga duracion

 Certificaciones globales

• Europeas, De America del Norte y Asiaticas
• Cumple las normativas ATEX, IECEx, UL/c-UL, KTL, PA, GB y CCCF

 Facil de usar

• Pantalla retroiluminada tricolor intuitiva y facil de usar con digitos, grafico de barras e iconos
• Totalmente configurable con conmutadores magneticos
• Salida de corriente de 4-20 mA de sumidero-sink o fuente-source seleccionable
• Inhibicion automatica durante mantenimiento
• Comunicaciones MODBUS opcionales para diagnostico y configuracion remotos

 Excelente relacion calidad/precio

• Plataforma comun de transmisor
• Formacion minima necesaria
• Menos repuestos
• Funcionamiento no intrusivo con un solo operario
• Sensor enchufable recambiable
• Menos cableado gracias a la opcion MODBUS multipunto

 Facil instalacion

• Modulo de pantalla enchufable extraible para acceder a la zona de terminales
• Soporte de montaje integral
• 2 entradas de cable/conducto NPT ¾" o M20 (segun el certificado)
• Bloques de terminales enchufables extraibles que facilitan el cableado
• Conmutador sumidero-sink/fuente-source para acomodar la topologia de cableado preferida

 Gama de accesorios opcionales

• Proteccion contra el sol y las inundaciones
• Kit de montaje en conductos
• Celula de flujo para gas de calibracion
• Embudo recolector

Caracteristicas Generales Serie Sensepoint XCD

• Se puede utilizar en condiciones de temperatura -25 a 55GrC.
• Humedad relativa entre 0 y 90%.
• Se pueden utilizar una gran variedad de sensores con el detector Sensepoint XCD.
• Transmisor mV, EC, O2.
• Incluye pantalla LCD y tres reles programables para controlar equipo externo como alarmas, sirenas, valvulas o conmutadores.
• Salida analogica en tipo SINK o SOURCE estandar a 3 hilos de 4-20 mA que se puede conectar a un sistema de control, registrador o PLC.
• Pantalla LCD se retroilumina con un indicador LED multicolor de alta densidad para mostrar el estado Normal (color verde), Alarma (color rojo) y Falla (color amarillo).
