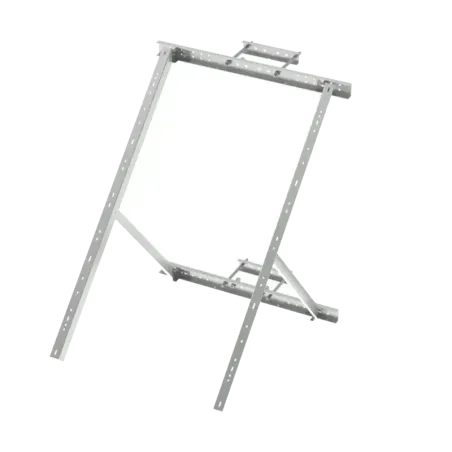

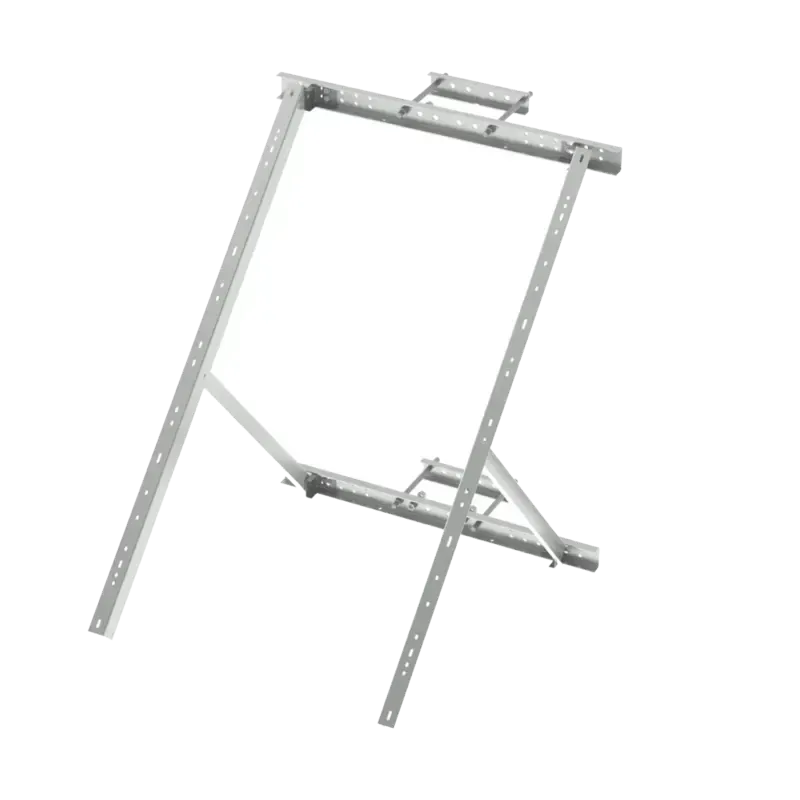

Montaje para Panel Solar de Poste o Torre Galvaniz

Caracteristicas Funcionales:

• Diseño Robusto.
• Facil Armado
• Alta resistencia Mecanica
• Incluye bracket de sujecion (No se requiere fleje)
• Alta compatibilidad entre modulos solares (Ver compatibilidad)
• Acabado en Galvanizado electrolitico para retrasar la generacion de oxido.
• Peso: 15 kg.
• Recomendado unicamente para angulos de inlinacion de 25Gr a 50Gr.

Compatibilidad Para Instalacion:


	Compatibilidad  En Torre		Compatibilidad  En Poste
Modelo	1        Celda	2  Celdas	1  Celda	2  Celdas
PRO-PROSE-5012
PRO-PROSE-8512
PRO-PROSE-12512
PRO-PROSE-15012
EPL3012AL
EPL5012AL
EPL10012AL
EPL13012AL
EPL18012AL
LR528HTH225M

Aceptable
No recomendable

* Para la instalacion del panel SW-250 es necesario realizar perforaciones adicionales en el marco del panel.


** Para instalacion de un segundo panel solar se debe comprar un kit de tornillos modelo SS-P-B-KIT.

Recomendaciones de Instalacion.

• La instalacion debe ser elaborada por personal capacitado (2 Personas).
• No recomendado para zonas de altas corrientes de aires.
• La instalacion no debe exceder los 6 metros de altura al nivel promedio de suelo.
• Mastil recomendado para instalacion 6" ced. 40 como minimo (8" diametro externo maximo).
• Compatible con tramos STZ30, STZ30G, STZ35, STZ35G, STZ45 y STZ45G.
• No se recomienda instalar mas de un montaje en la torre.
• Es Responsabilidad del instalador realizar una correcta cimentacion del mastil o torre para asegurar una instalacion segura.
• Recomendado unicamente para angulos de inlinacion de 25Gr a 50Gr.

El montaje no incluye mastil, tramos, ni modulos solares.

SYSCOM no se hace responsable por instalaciones realizadas fuera de las recomendaciones de fabricante.

Instalacion en Poste.

Instalacion en Torre.



Empaque de Montaje.
