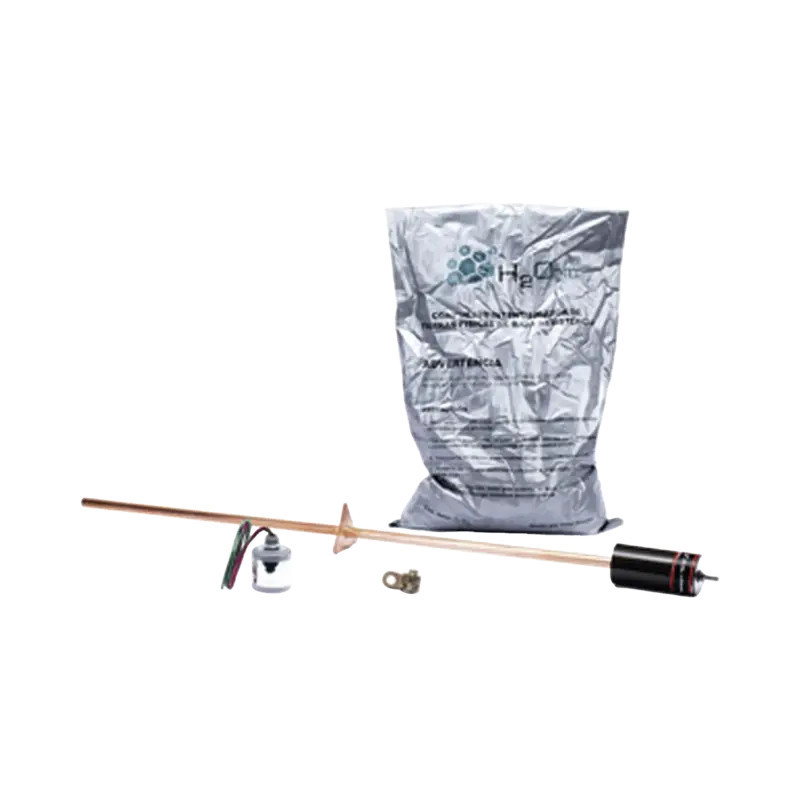

Kit de Tierra Física con Supresor de Descarga

Uso recomendado del LA302DC.

Use este restrictor de picos de voltaje antes del regulador en su sistema fotovoltaico. Asi evitara daños debido a picos de corriente originados por descargas electricas inesperadas.
*Varistor de Oxido Silicon
*Numero iliminato de  protecciones.
*Tiempo de respuesta  5 nanosegundos

Cuando exista una descarga atmosferica el supresor recibira el daño, cuando la descarga sea directa de mayor intensidad que la indicada en la ficha tecnica y tenga suficiente calor y tension acumulada, el supresor abrira un orificio de aproximadamente un pulgada en el inferior del bote y expulsara silicio caliente y trozos de plastico, realizando su maxima funcion de bloqueo y protegiendo el circuito, instale el bote fuera del gabinete como muestran las imagenes.

La instalacion en un sistema aislado se hace en el controlador de carga, en los mismos bornes donde se conecta el modulo fotovoltaico

En un sistema de interconexion se hace en la pastilla termica donde llegan los modulos en el inversor, respetando los colores y polaridades como la imagen anterior, en microinversores se puede omitir.

En corriente alterna se observa otro supresor (especial para corriente alterna) modelo LA302R
