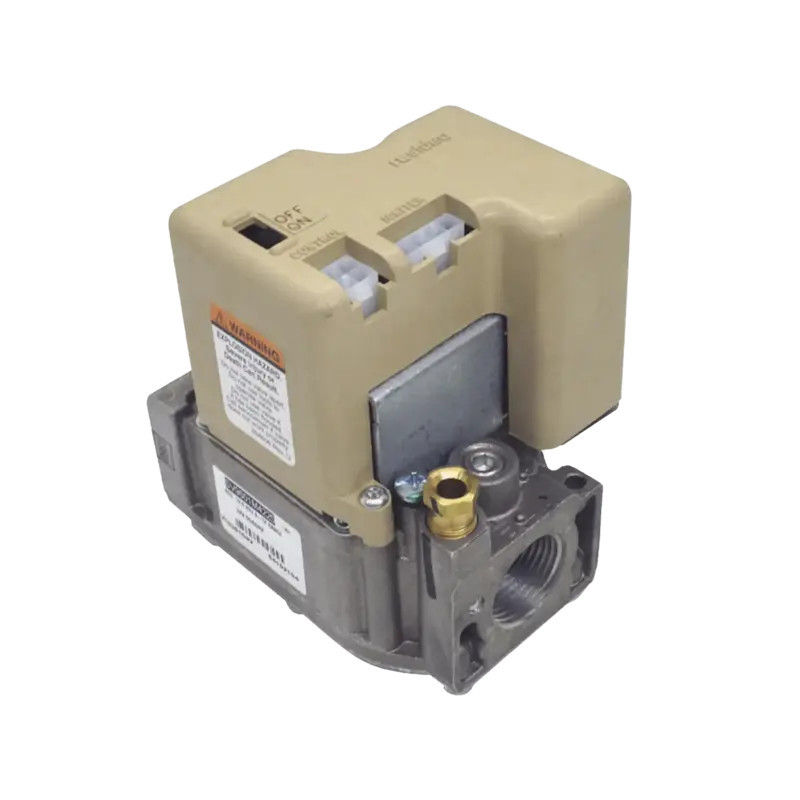

Piloto de encendido intermitente de superfici

Especificaciones del producto

Dimensiones (pulgadas)

3.2 pulgadas de ancho x 4.9 pulgadas de alto x 4.1 pulgadas de largo

Dimensiones (mm)

81 mm ancho x 124 mm alto x 104 mm largo.

Tipo de articulo

Producto

Montaje

0 a 90 grados en cualquier direccion desde la posicion vertical de la perilla de control de gas, incluso verticalmente.

Clasificaciones electricas

24 Vca

Frecuencia

50 Hz; 60 Hz

Voltaje

Llame para calor--24 Vac, 60 Hz

Tiempo de respuesta de falla de llama (seg.)

1.6 segundos a 3 µA

Rango de temperatura ambiente (C)

-40 C a +79 C

Rango de temperatura ambiente (F)

-40 F a +175 F

Tipo de sistema de encendido

Encendido piloto de superficie caliente intermitente

Secuencia de encendido

Piloto Intermitente

Tipo de gas

LP

Sentido de llama

dos varillas

Fuente de ignicion

Piloto

Ensayos de encendido para bloqueo

reintento continuo

Tiempo de prueba de encendido (seg.)

90 seg

Patron de cuerpo

Directo

Caracteristicas de apertura

Estandar

Ajuste del regulador de presion (psi)

wc de 10.0 pulg.

Ajuste del regulador de presion (kPa)

2.49 kPa

Tamaño de entrada/salida (pulg.)

3/4 pulg. NPT x 3/4 pulg. NPT.

Capacidad (ft³/hr)

Maximo a 1 pulg. PD: 300 ft³/hr; Maximo: 415 ft³/h; Minimo--30 ft³/hr

Capacidad (m³/h)

Maximo a 1 pulg. PD: 8.5 m³/h; Maximo: 11.8 m³/h; Minimo--0,8 m³/h

toma de presion

1/8 pulg. - NPT
