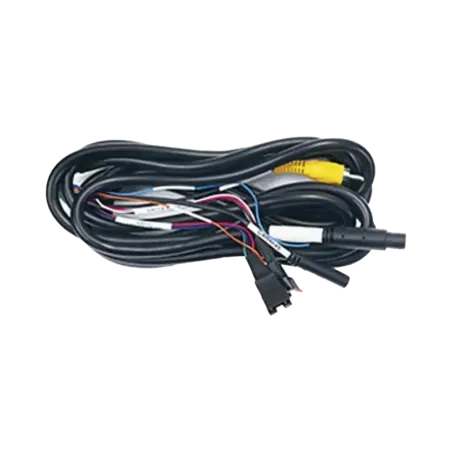

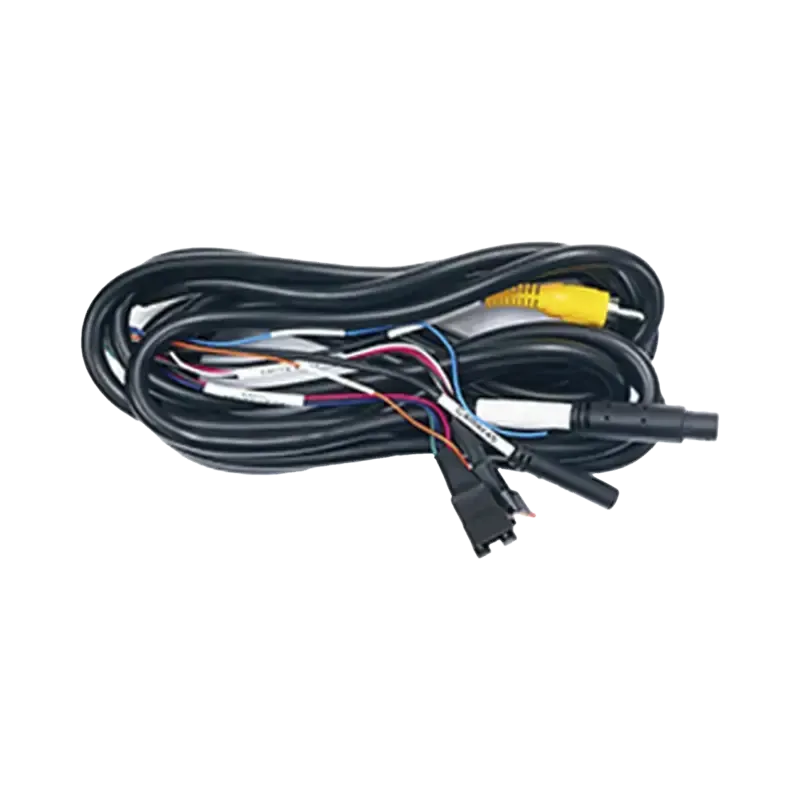

Cable extensión para camara JC450/ entradas adicio

El cable de extension para la camara Jimi JC450 es un accesorio diseñado para ampliar las capacidades de la dashcam JC450, permitiendo la conexion de una quinta camara y otros perifericos. A continuacion, se detallan sus especificaciones y un diagrama de conexion:

Especificaciones del Cable de Extension JC450:

• Conectores:

  • Lado del dispositivo:
    • Conector hembra estilo BMW de 12 pines que se conecta al dispositivo principal.
  • Lado de la extension:
    • Conector macho estilo BMW de 4 pines para la conexion de una quinta camara (CH5).
    • Conector AV RCA CVBS-OUT para la conexion de una pantalla externa.
    • Conector macho SM de 4 pines para perifericos TTL.
    • Conector macho SM de 4 pines para perifericos RS232.
    • Conectores para GND (tierra), entrada derecha y entrada izquierda.

• Longitud del cable: 3900±30 mm.

• Compatibilidad: Series de camaras de tablero JC450.
