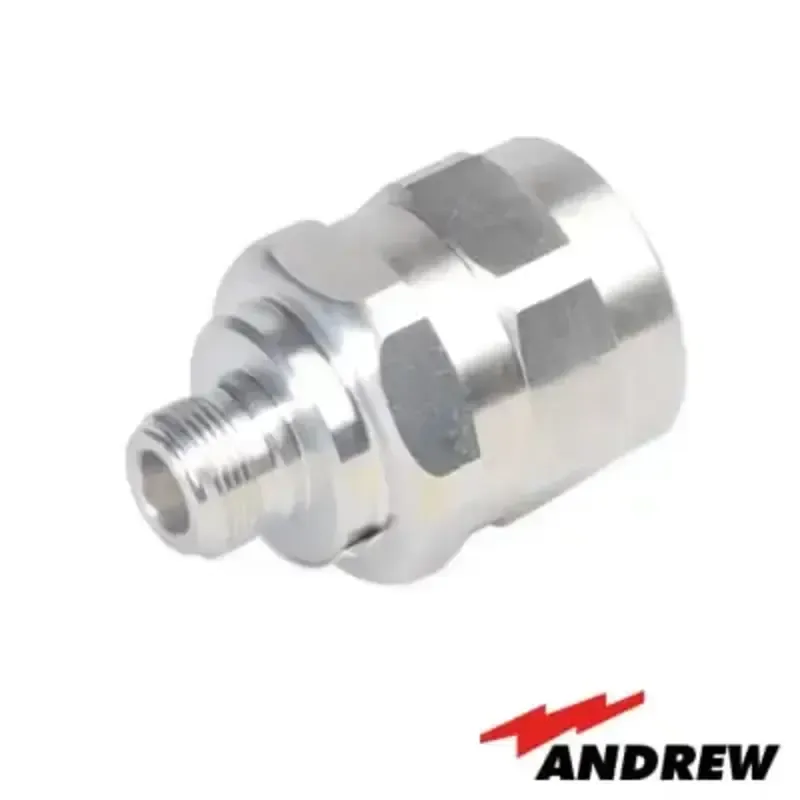

Conector N Hembra para Cable FXL-780, AVA5-50 y AVA5-50FX - Modelo 78EZNF

Introduccion

El conector 78EZNF de Andrew / CommScope representa el pinaculo de la conectividad RF con su diseño avanzado y especificaciones de alto rendimiento. Este conector tipo N hembra esta optimizado para cables FXL-780, AVA5-50 y AVA5-50FX, ofreciendo una solucion robusta y eficiente para diversas aplicaciones en telecomunicaciones y radiocomunicaciones.

Especificaciones completas

General

• Tipo de Conector: N Hembra
• Estilo del Cuerpo: Recto
• Marca: EZfit®
• angulo de Montaje: Recto
• Nota de Pedido: Producto estandar de CommScope [Global]

Electrico

• Impedancia del Conector: 50 ohm
• Banda de Frecuencia Operativa: 0 – 5000 MHz
• Impedancia del Cable: 50 ohm
• IMD de 3er Orden, tipico: -116 dBm @ 1800 MHz
• Metodo de Prueba de IMD de 3er Orden: Dos portadoras de +43 dBm
• Voltaje de Operacion RF, maximo: 707.00 V
• Voltaje de Prueba: 2000 V
• Resistencia del Contacto Exterior, maximo: 0.30 mOhm
• Resistencia del Contacto Interior, maximo: 2.00 mOhm
• Resistencia de Aislamiento, minimo: 5000 MOhm
• Potencia de Pico, maximo: 10.00 kW
• Perdida de Insercion, tipica: 0.05 dB

Mecanico

• Metodo de Fijacion del Contacto Exterior: Abrazadera
• Metodo de Fijacion del Contacto Interior: Cautivo
• Recubrimiento del Contacto Exterior: Trimetal
• Recubrimiento del Contacto Interior: Plata
• Durabilidad de Union: 25 ciclos
• Durabilidad de la Interfaz: 500 ciclos
• Metodo de Durabilidad de la Interfaz: IEC 61169-16:9.5
• Fuerza de Retencion del Conector: 1334 N (300 lbf)
• Torque de Retencion del Conector: 8.13 Nm (72.00 in lb)
• Fuerza de Insercion: 66.72 N (15.00 lbf)
• Metodo de Fuerza de Insercion: MIL-C-39012C-3.12, 4.6.9
• Presurizable: No

Dimensiones

• Tamaño Nominal: 7/8 in
• Diametro: 37.21 mm (1.47 in)
• Longitud: 51.20 mm (2.02 in)
• Peso: 136.00 g (0.30 lb)

Ambiental

• Temperatura Operativa: -40 GrC a +85 GrC (-40 GrF a +185 GrF)
• Temperatura de Almacenamiento: -55 GrC a +85 GrC (-67 GrF a +185 GrF)
• Profundidad de Inmersion: 1 m
• Metodo de Prueba de Inmersion: IEC 60529:2001, IP68
• Metodo de Prueba de Chorro de Agua: IEC 60529:2001, IP66
• Metodo de Prueba de Resistencia a la Humedad: MIL-STD-202F, Metodo 106F
• Metodo de Prueba de Choque Mecanico: MIL-STD-202F, Metodo 213B, Condicion de Prueba C
• Metodo de Prueba de Choque Termico: MIL-STD-202F, Metodo 107G, Condicion de Prueba A-1
• Metodo de Prueba de Vibracion: IEC 60068-2-6
• Metodo de Prueba de Corrosion: MIL-STD-1344A, Metodo 1001.1, Condicion de Prueba A

Certificaciones

• RoHS 2011/65/EU: Conforme por excepcion
• China RoHS SJ/T 11364-2006: Sobre el Valor Maximo de Concentracion (MCV)
• ISO 9001:2008: Diseñado, fabricado y/o distribuido bajo este sistema de gestion de calidad

El conector 78EZNF es indiscutiblemente una de las mejores opciones en el mercado por su rendimiento superior, durabilidad y diseño robusto. Es ideal para instalaciones exigentes que requieren la maxima fiabilidad.
