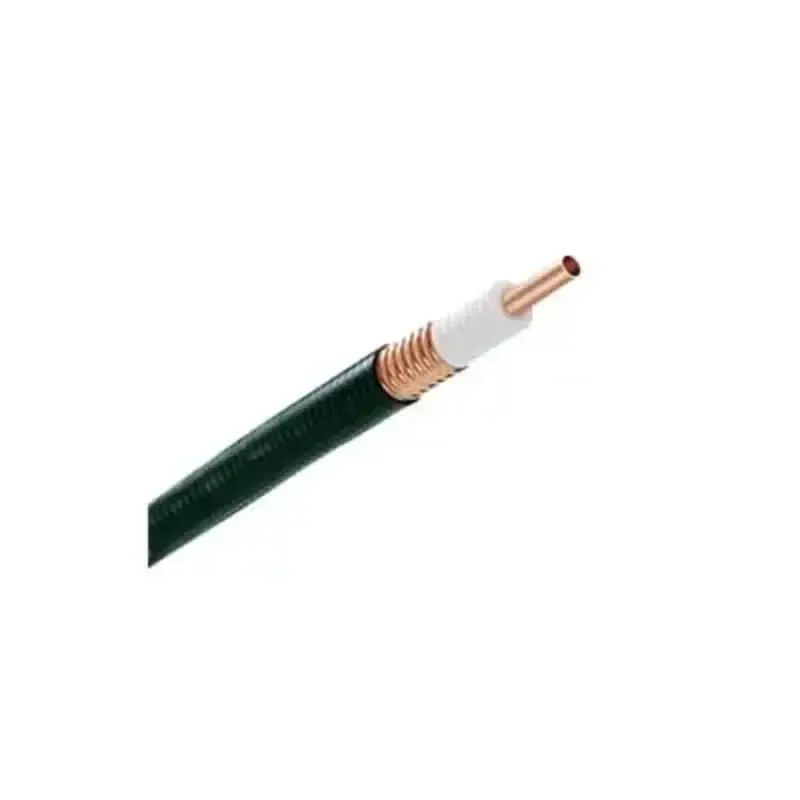

Cable coaxial HELIAX de 7/8in. Cobre corrugado, 10

AVA5-50 HELIAX® Andrew Virtual Air™ Coaxial Cable

Introduccion

El AVA5-50 HELIAX® Andrew Virtual Air™ es un cable coaxial avanzado y de alta calidad desarrollado por CommScope. Diseñado para aplicaciones inalambricas, este cable ofrece una alta flexibilidad, confiabilidad y eficiencia electrica, siendo la eleccion ideal para tus proyectos de telecomunicaciones. Con un blindaje de 100% cobre corrugado y cubierta de PE negra, este cable es perfecto para una amplia gama de condiciones ambientales, asegurando un rendimiento optimo y duradero.

******Precio por metro******

Especificaciones Tecnicas

Clasificacion del Producto

• Tipo de Producto: Cable coaxial inalambrico
• Marca del Producto: HELIAX®
• Serie del Producto: AVA5-50
• Nota de Pedido: Producto estandar de CommScope [Global]

Especificaciones Generales

• Flexibilidad: Estandar
• Color de la Cubierta: Negro

Dimensiones

• Diametro sobre el Aislante: 24.13 mm (0.95 in)
• Diametro sobre la Cubierta: 27.991 mm (1.102 in)
• Diametro del Conductor Interno: 9.449 mm (0.372 in)
• Diametro del Conductor Externo: 25.4 mm (1 in)
• Tamaño Nominal: 7/8 in

Especificaciones Electricas

• Impedancia del Cable: 50 ohm ±1 ohm
• Capacitancia: 73 pF/m (22.25 pF/ft)
• Resistencia DC del Conductor Interno: 1.435 ohms/km (0.437 ohms/kft)
• Resistencia DC del Conductor Externo: 1.116 ohms/km (0.34 ohms/kft)
• Voltaje de Prueba DC: 6000 V
• Inductancia: 0.184 µH/m (0.056 µH/ft)
• Resistencia de Aislamiento: 100000 MOhms-km
• Voltaje de Prueba de Chispa de la Cubierta [rms]: 8000 V
• Banda de Frecuencia de Operacion: 1 – 5000 MHz
• Potencia Pico: 91 kW
• Velocidad de Propagacion: 91 %
• Relacion de Ondas Estacionarias (VSWR) / Perdida de Retorno (dB):
• 680–800 MHz: 1.13 / 24.3 dB
• 800–960 MHz: 1.13 / 24.3 dB
• 1700–2200 MHz: 1.13 / 24.3 dB

Atenuacion

• Frecuencia [MHz]: Atenuacion [dB/100 m] | Atenuacion [dB/100 ft] | Potencia Promedio [kW]
• 1.0: 0.113 | 0.034 | 74.43
• 2.0: 0.16 | 0.049 | 52.56
• 10.0: 0.359 | 0.11 | 23.37
• 50.0: 0.814 | 0.248 | 10.32
• 100.0: 1.162 | 0.354 | 7.23
• 200.0: 1.665 | 0.507 | 5.05
• 400.0: 2.398 | 0.731 | 3.5
• 800.0: 3.478 | 1.06 | 2.42
• 1000.0: 3.927 | 1.197 | 2.14
• 2000.0: 5.771 | 1.759 | 1.46
• 3000.0: 7.272 | 2.217 | 1.15
• 5000.0: 9.806 | 2.989 | 0.86

Materiales

• Material del Aislante: Foam PE
• Material de la Cubierta: PE
• Material del Conductor Interno: Tubo de cobre
• Material del Conductor Externo: Cobre corrugado

Especificaciones Mecanicas

• Radio Minimo de Curvatura, Multiples Doblados: 254 mm (10 in)
• Radio Minimo de Curvatura, Doblado Simple: 127 mm (5 in)
• Numero de Doblados, Minimo: 15
• Numero de Doblados, Tipico: 30
• Resistencia a la Tension: 159 kg (350.535 lb)
• Momento de Flexion: 19 N-m (168.164 in lb)
• Resistencia al Aplastamiento de Placa de Presion: 1.3 kg/mm (72.797 lb/in)

Especificaciones Ambientales

• Temperatura de Instalacion: -40 GrC a +60 GrC [-40 GrF a +140 GrF]
• Temperatura de Operacion: -55 GrC a +85 GrC [-67 GrF a +185 GrF]
• Temperatura de Almacenamiento: -70 GrC a +85 GrC [-94 GrF a +185 GrF]

Regulaciones y Cumplimientos

• Cumplimiento de CENELEC EN 50575, Declaracion de Rendimiento [DoP] disponible
• CHINA-ROHS: Bajo valor de concentracion maxima
• ISO 9001:2015: Diseñado, fabricado y/o distribuido bajo este sistema de gestion de calidad
• REACH-SVHC: Conforme segun revision en https://www.commscope.com/ProductCompliance
• ROHS: Cumple con los estandares
