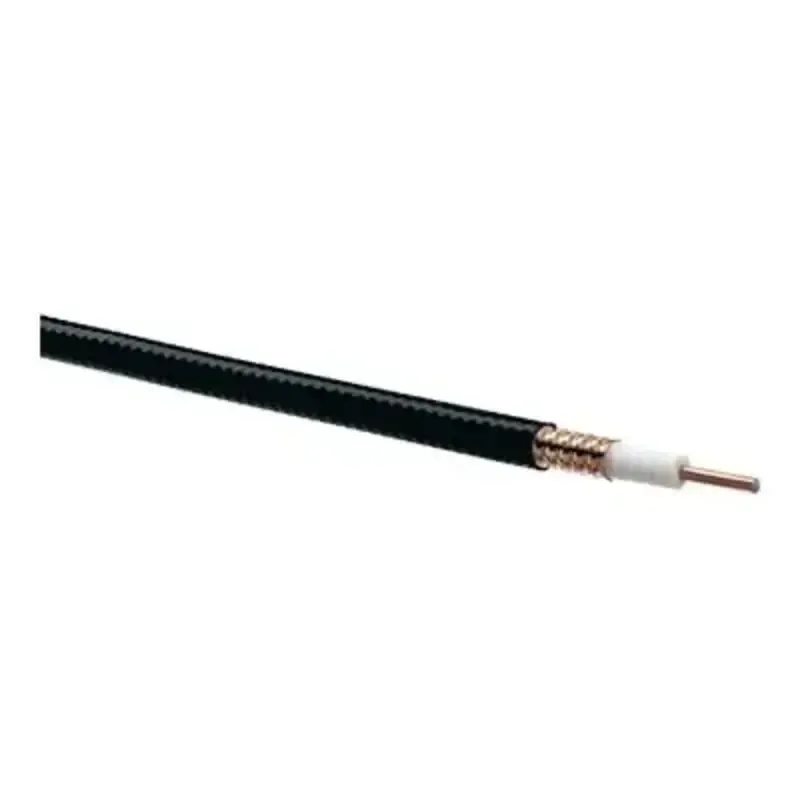

Cable Coaxial HELIAX® LDF4-50A de 1/2" - CommScope

Introduccion

El Cable Coaxial HELIAX® LDF4-50A de CommScope es una solucion de conectividad superior, ideal para aplicaciones inalambricas que requieren maxima eficiencia y fiabilidad. Fabricado con materiales de alta calidad, incluyendo cobre corrugado y una cubierta de PE negra, este cable garantiza un rendimiento electrico optimo y una durabilidad excepcional, adaptandose a diversas condiciones ambientales.

******Venta por metro******

Especificaciones Tecnicas

Clasificacion del Producto

• Tipo de Producto: Cable coaxial inalambrico
• Marca del Producto: HELIAX®
• Serie del Producto: LDF4-50A
• Nota de Pedido: Producto estandar de CommScope® [Global]

Especificaciones Generales

• Flexibilidad: Estandar
• Color de la Cubierta: Negro

Dimensiones

• Diametro sobre el Aislante: 12.954 mm | 0.51 in
• Diametro sobre la Cubierta: 15.875 mm | 0.625 in
• Diametro del Conductor Interno: 4.826 mm | 0.19 in
• Diametro del Conductor Externo: 13.97 mm | 0.55 in
• Tamaño Nominal: 1/2 in

Especificaciones Electricas

• Impedancia del Cable: 50 ohm ±1 ohm
• Capacitancia: 75.8 pF/m | 23.104 pF/ft
• Resistencia DC del Conductor Interno: 1.48 ohms/km | 0.451 ohms/kft
• Resistencia DC del Conductor Externo: 2.69 ohms/km | 0.82 ohms/kft
• Voltaje de Prueba DC: 4000 V
• Inductancia: 0.19 µH/m | 0.058 µH/ft
• Resistencia de Aislamiento: 100000 Mohms•km
• Voltaje de Prueba de Chispa de la Cubierta [rms]: 8000 V

Banda de Frecuencia de Operacion

• Frecuencia: 1 – 8800 MHz
• Potencia Pico: 40 kW
• Velocidad: 88 %

VSWR/Return Loss

• 680–800 MHz: VSWR 1.13, Return Loss 24.3 dB
• 800–960 MHz: VSWR 1.13, Return Loss 24.3 dB
• 1700–2200 MHz: VSWR 1.13, Return Loss 24.3 dB
• 2300–2700 MHz: VSWR 1.13, Return Loss 24.3 dB
• 3400–3800 MHz: VSWR 1.26, Return Loss 19 dB

Atenuacion

• 1.0 MHz: 0.211 dB/100 m | 0.064 dB/100 ft | 36.11 kW
• 10.0 MHz: 0.672 dB/100 m | 0.205 dB/100 ft | 11.35 kW
• 1000.0 MHz: 7.284 dB/100 m | 2.22 dB/100 ft | 1.05 kW
• 3000.0 MHz: 13.407 dB/100 m | 4.086 dB/100 ft | 0.57 kW
• 6000.0 MHz: 20.055 dB/100 m | 6.113 dB/100 ft | 0.38 kW
• 8800.0 MHz: 25.244 dB/100 m | 7.694 dB/100 ft | 0.3 kW

Materiales

• Material del Aislante: Foam PE
• Material de la Cubierta: PE
• Material del Conductor Interno: Hilo de aluminio revestido de cobre
• Material del Conductor Externo: Cobre corrugado

Especificaciones Mecanicas

• Radio Minimo de Curvatura, Multiples Doblados: 127 mm | 5 in
• Radio Minimo de Curvatura, Doblado Simple: 50.8 mm | 2 in
• Numero de Doblados, Minimo: 15
• Numero de Doblados, Tipico: 50
• Resistencia a la Tension: 113 kg | 249.122 lb
• Momento de Flexion: 3.8 N-m | 33.633 in lb
• Resistencia al Aplastamiento de Placa de Presion: 2 kg/mm | 111.995 lb/in

Especificaciones Ambientales

• Temperatura de Instalacion: -40 GrC a +60 GrC [-40 GrF a +140 GrF]
• Temperatura de Operacion: -55 GrC a +85 GrC [-67 GrF a +185 GrF]
• Temperatura de Almacenamiento: -70 GrC a +85 GrC [-94 GrF a +185 GrF]

Cumplimiento y Certificaciones

• Cumplimiento de CENELEC EN 50575: Declaracion de Rendimiento [DoP] disponible
• CHINA-ROHS: Bajo valor de concentracion maxima
• ISO 9001:2015: Diseñado, fabricado y/o distribuido bajo este sistema de gestion de calidad
