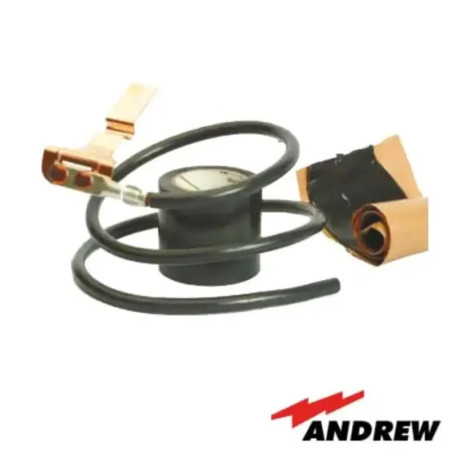

Kit de aterrizaje Estándar para cable de 1-2i

Especificaciones electricas

• Manejo de corriente: Probado para soportar picos de corriente pico de 100 000 amperios
• Metodo de prueba de manejo actual: MIL-STD-1757
• Metodo de prueba de puesta a tierra, union y blindaje: MIL-STD-188-124A
• Metodo de prueba de proteccion contra rayos: IEC 1024-1

Especificaciones mecanicas

• Metodo de prueba de lluvia: MIL-STD-810, Method 506
• Metodo de prueba de corrosion: MIL-STD-1344, Method 1001
• Metodo de prueba de lluvia helada/formacion de hielo: MIL-STD-810, Method 521
• Metodo de prueba de humedad: MIL-STD-1344, Method 1002
• Metodo de prueba de inmersion: IEC 60529:2001, IP68
• Temperatura de funcionamiento: -40 GrC to +85 GrC (-40 GrF to +185 GrF)
• Temperatura de almacenamiento: -40 GrC to +80 GrC (-40 GrF to +176 GrF)
• Tamaño de la rosca: 3/8 in.
• Metodo de prueba de resistencia UV: MIL-STD-810, Metodo 505
• Metodo de prueba de vibracion: MIL-STD-202, Metodo 214

Especificaciones generales

• Tipo de cable: Corrugado | Guia de onda eliptica
• Tipo de kit de puesta a tierra: Kits de puesta a tierra estandar
• Nota para pedidos: producto no estandar de CommScope®
• Color: Negro
• Material del conductor de union: Cobre
• Tamaño del cable del conductor de union: calibre 6
• Material de revestimiento del conductor de union: PVC
• Material de la correa de puesta a tierra: Cobre
• Incluye: Kit de puesta a tierra | Ferreteria | estiron | Un rollo de 2 en cinta de PVC | Un rollo de 24 en cinta de caucho butilico
• Accesorio de lengüeta: adjunto de fabrica
• Tipo de lengüeta: lengüeta de dos orificios
• Cantidad del paquete: 1
• Material del remache: Cobre
• Metodo de impermeabilizacion: butilo y cinta electrica

Dimensiones

• Tamaño nominal: 1/2 in
• Tamaño Waveguide:
• WR42 | WG20 | R220   |   WR51 | WG19 | R180
• Longitud del conductor de union: 609.6 mm   |   24 in
• Longitud maxima de extraccion del revestimiento del cable: 59.1 mm   |   2.3 in
• Longitud de remocion del revestimiento del cable, minimo: 55.9 mm   |   2.2 in
• Diametro compatible, maximo: 16.510 mm   |   0.650 in
• Diametro compatible, minimo: 15.494 mm   |   0.610 in
