Conector N Macho para cable FXL-780, AVA5-50,

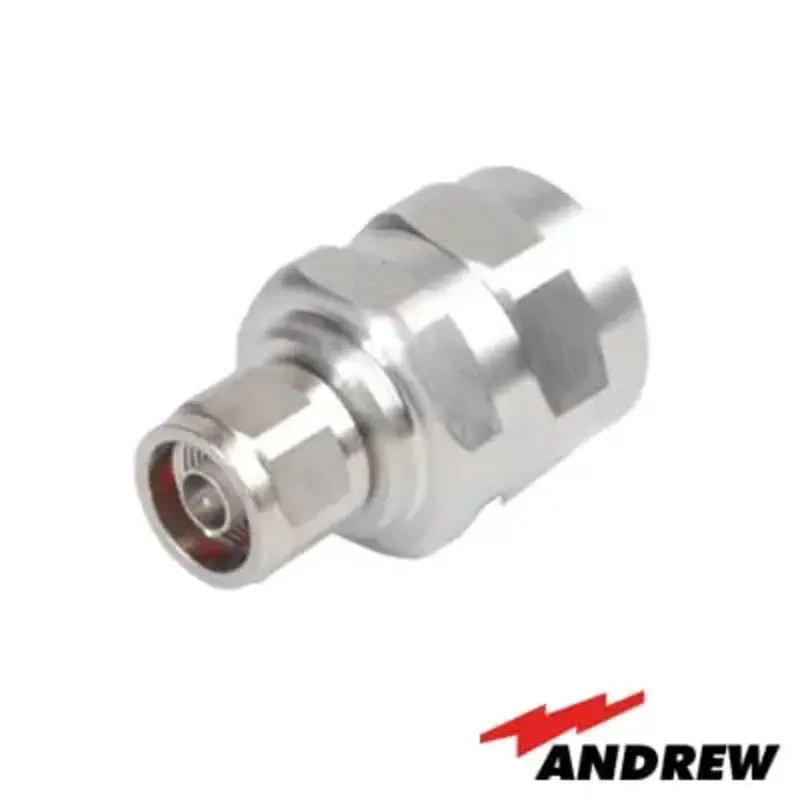

Conector N Macho EZfit® para Cable FXL-780 y AVA5-50

Introduccion

El conector N macho EZfit® modelo 78EZNM de Andrew / CommScope esta diseñado para ofrecer la maxima eficiencia y rendimiento en aplicaciones RF con cables FXL-780 y AVA5-50. Este conector es ideal para proyectos de comunicacion que requieren una conexion robusta, duradera y altamente eficiente. Con una construccion de alta calidad y especificaciones tecnicas que superan los estandares de la industria, este conector asegura una transmision de señal optima y confiable.

Especificaciones Completas

Generales:

• Marca: EZfit®
• Codigo del Sistema Armonizado [HS]: 854420 (Cable coaxial y otros conductores electricos coaxiales)
• angulo de Montaje: Recto
• Nota de Pedido: Producto estandar CommScope® (Global)

Electricas:

• Impedancia del Conector: 50 ohms
• Banda de Frecuencia de Operacion: 0 – 5000 MHz
• Impedancia del Cable: 50 ohms
• IMD de Tercer Orden, Tipico: -116 dBm a 1800 MHz
• Metodo de Prueba IMD de Tercer Orden: Dos portadoras de +43 dBm
• Voltaje de Operacion RF, Maximo [V RMS]: 707.00 V
• Voltaje de Prueba: 2000 V
• Resistencia de Contacto Externo, Maximo: 0.30 mOhm
• Resistencia de Contacto Interno, Maximo: 2.00 mOhm
• Resistencia de Aislamiento, Minimo: 5000 MOhm
• Potencia Maxima de Pico: 10.00 kW
• Perdida de Insercion, Tipica: 0.05 dB

Mecanicas:

• Metodo de Fijacion del Contacto Externo: Abrazadera
• Metodo de Fijacion del Contacto Interno: Cautivo
• Recubrimiento del Contacto Externo: Trimetal
• Recubrimiento del Contacto Interno: Plata
• Durabilidad del Acoplamiento: 500 ciclos (Metodo IEC 61169¬16:9.5)
• Fuerza de Retencion del Conector: 1334 N | 300 lbf
• Torque de Retencion del Conector: 8.13 N¬m | 72.00 in lb
• Fuerza de Insercion: 66.72 N | 15.00 lbf (Metodo MIL¬C¬39012C¬3.12, 4.6.9)
• Presurizable: No
• Torque de Prueba de la Tuerca de Acoplamiento: 4.52 N¬m | 40.00 in lb
• Fuerza de Retencion de la Tuerca de Acoplamiento: 444.82 N | 100.00 lbf (Metodo MIL¬C-39012C¬3.25, 4.6.22)

Dimensiones:

• Tamaño Nominal: 7/8 in
• Diametro: 37.21 mm | 1.47 in
• Longitud: 58.00 mm | 2.28 in
• Peso: 137.08 g | 0.30 lb

Ambientales:

• Temperatura de Operacion: -40 GrC a +85 GrC [¬40 GrF a +185 GrF]
• Temperatura de Almacenamiento: ¬55 GrC a +85 GrC [¬67 GrF a +185 GrF]
• Profundidad de Inmersion: 1 m (Prueba de Inmersion IEC 60529:2001, IP68)
• Prueba de Chorro de Agua: Mated (Metodo IEC 60529:2001, IP66)
• Resistencia a la Humedad: Metodo MIL¬STD-202F, Metodo 106F
• Prueba de Choque Mecanico: Metodo MIL¬STD¬202F, Metodo 213B, Condicion de Prueba C
• Prueba de Vibracion: Metodo IEC 60068¬2¬6
• Prueba de Corrosion: Metodo MIL¬STD-1344A, Metodo 1001.1, Condicion de Prueba A

Rendimiento de Retorno de Perdida/VSWR:

• 50–1000 MHz: VSWR 1.02, Return Loss 40.00 dB
• 1000–1900 MHz: VSWR 1.03, Return Loss 38.00 dB
• 1900–2200 MHz: VSWR 1.04, Return Loss 35.00 dB
• 2200–2700 MHz: VSWR 1.05, Return Loss 32.00 dB
• 2700–3600 MHz: VSWR 1.07, Return Loss 30.00 dB
• 3600–5000 MHz: VSWR 1.11, Return Loss 26.00 dB

Cumplimiento Normativo/Certificaciones:

• RoHS 2011/65/EU: Cumple por Excepcion
• China RoHS SJ/T 11364¬2006: Por Encima del Valor de Concentracion Maximo [MCV]
• ISO 9001:2008: Diseñado, fabricado y/o distribuido bajo este sistema de gestion de calidad.
