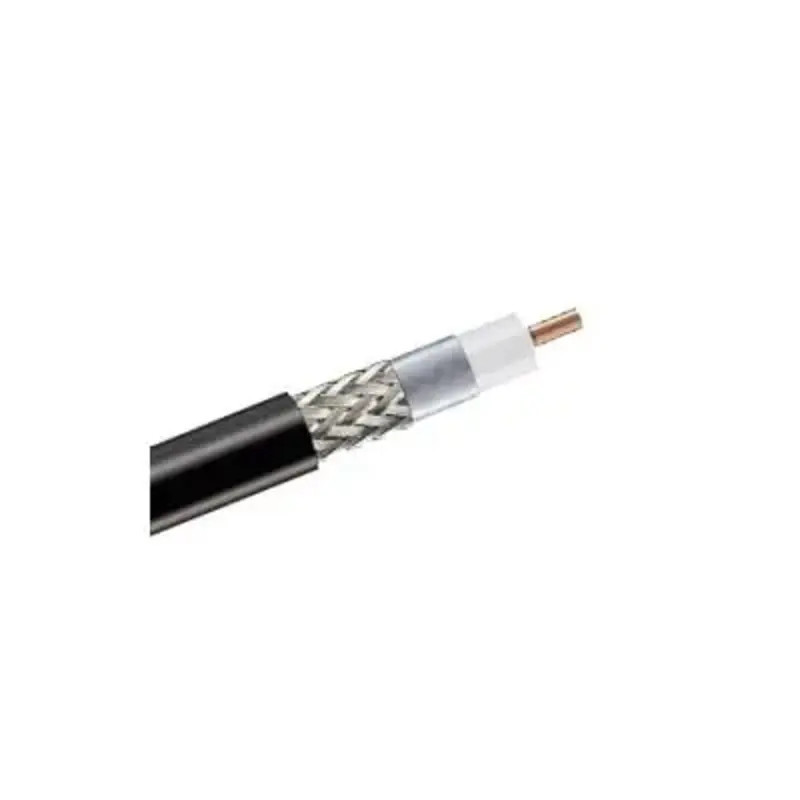

CNT-400 Coaxial Cable - Alta Eficiencia y Desempeño Superior

Introduccion

El CNT-400 de CommScope es un cable coaxial de alto rendimiento diseñado para aplicaciones que requieren un balance perfecto entre flexibilidad, baja perdida y alta durabilidad. Ideal para una amplia gama de usos en comunicaciones RF, el CNT-400 ofrece caracteristicas tecnicas avanzadas que lo convierten en la mejor opcion del mercado. Con certificaciones de calidad y cumplimiento con normativas internacionales, este cable es sinonimo de confiabilidad y eficiencia.

******Venta por metro******

Especificaciones

Clasificacion del Producto

• Tipo de Producto: Cable coaxial trenzado
• Marca: CNT®
• Serie: CNT-400

Especificaciones Generales

• Cobertura de Trenzado: 90%
• Color del Recubrimiento: Negro

Dimensiones

• Diametro del Dielectrico: 7.24 mm | 0.285 in
• Diametro del Recubrimiento: 10.29 mm | 0.405 in
• Diametro Sobre Cinta: 7.391 mm | 0.291 in
• Diametro del Conductor Interno: 2.74 mm | 0.108 in
• Diametro del Conductor Externo: 8.08 mm | 0.318 in
• Tamaño Nominal: 0.400 in

Especificaciones Electricas

• Impedancia: 50 ohm
• Capacitancia: 78 pF/m | 23.774 pF/ft
• Resistencia DC del Conductor Interno: 4.69 ohms/km | 1.43 ohms/kft
• Resistencia DC del Conductor Externo: 5.61 ohms/km | 1.71 ohms/kft
• Voltaje de Prueba DC: 2500 V
• Voltaje de Prueba del Recubrimiento (rms): 4000 V
• Frecuencia Maxima: 16.2 GHz
• Banda de Frecuencia Operativa: 30 – 6000 MHz
• Potencia Pico: 16 kW
• Efectividad del Blindaje: 90 dB
• Velocidad: 85%

Materiales

• Material de la Trenza: Cobre estañado
• Material del Dielectrico: Polietileno espumado
• Material del Recubrimiento: Polietileno no halogenado
• Material del Conductor Interno: Alambre de cobre recubierto de aluminio
• Material de la Cinta del Blindaje: Aluminio

Especificaciones Mecanicas

• Radio Minimo de Doblado: 25.4 mm | 1 in
• Resistencia a la Traccion: 73 kg | 160.937 lb
• Momento de Flexion: 0.7 N-m | 6.196 in lb
• Resistencia al Aplastamiento con Placa: 0.7 kg/mm | 39.198 lb/in

Especificaciones Ambientales

• Temperatura de Instalacion: -40 GrC a +85 GrC (-40 GrF a +185 GrF)
• Temperatura de Operacion: -40 GrC a +85 GrC (-40 GrF a +185 GrF)
• Temperatura de Almacenamiento: -70 GrC a +85 GrC (-94 GrF a +185 GrF)

Empaque y Pesos

• Peso del Cable: 0.1 kg/m | 0.067 lb/ft

Cumplimiento Normativo/Certificaciones

• CHINA-ROHS: Debajo del valor maximo de concentracion
• ISO 9001:2015: Diseñado, fabricado y/o distribuido bajo este sistema de gestion de calidad
• REACH-SVHC: Cumple con la revision SVHC que se encuentra en https://www.commscope.com/ProductCompliance
• ROHS: Cumple
• UK-ROHS: Cumple
