• Caracteristicas Principales:
• Tipo de cable compuesto fotoelectrico: Cable derivado
• Entorno de instalacion: Interior
• Embalaje Embalaje: independiente
• Tipo de puerto: Compuesto fotoelectrico prefabricado XC/UPC pequeño y microconectores en ambos extremos
• Temperatura de trabajo: –10GrC a +60GrC
• Temperatura minima de instalacion: –10GrC
• Tension de funcionamiento nominal (CC): 48-56 V
• Corriente de funcionamiento nominal (CC): 0,25 A
• Potencia maxima: Cuando la longitud del cable compuesto fotoelectrico del alimentador es de 20 m, la longitud maxima de la rama fotoelectrica es de 80 m. Cuando la longitud del cable compuesto fotoelectrico del alimentador es de 2 m, la longitud maxima de la rama fotoelectrica es de 150 m.
• Clasificacion retardante de llama: UL94-V0

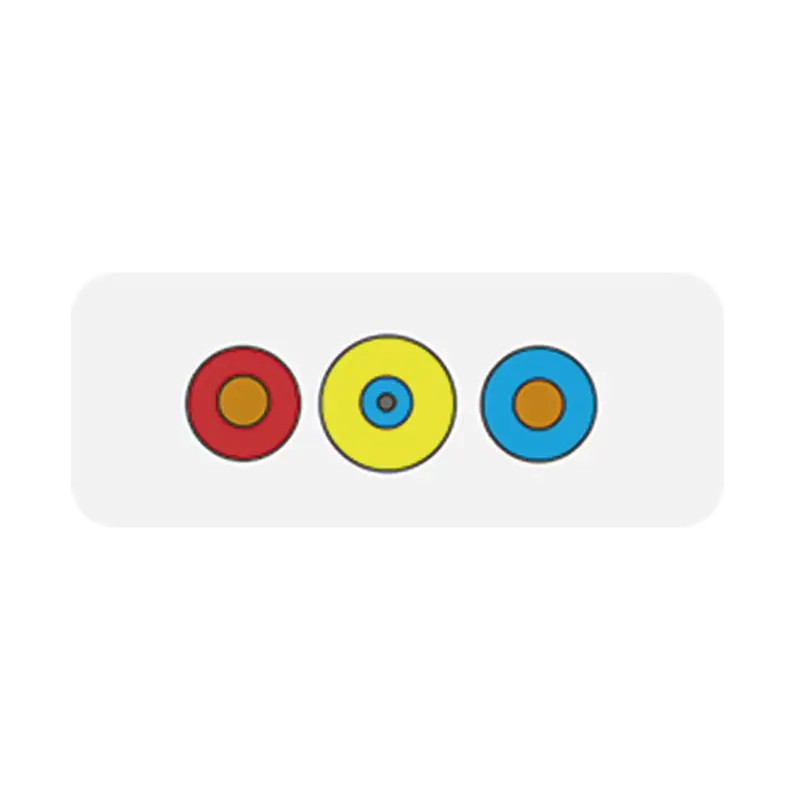

• Dimensiones y estructura del cable fotoelectrico compuesto:
• Fibra Nucleos de fibra: 1
• Tipo de fibra: G.657A2
• Tubo apretado: Diametro: 0,6 mm, Material: LSZH
• Material del conductor: Cobre, Diametro: Calibre 26, Cantidad: 2
• Material de la cubierta aislante: PVC, Color Polo positivo: rojo; Polo negativo: azul, Espesor: 0,3 mm
• Compuesto fotoelectrico funda de cable, Material PVC, Color Blanco marfil
• Dimensiones del cable fotoelectrico compuesto 1,8 mm x 4,2 mm
• Peso del cable fotoelectrico compuesto 12 kg/km
• Longitud del cable fotoelectrico compuesto 20 m
• Radio minimo de curvatura Estatico: 18 mm
• Dinamico: 36 mm

• Especificaciones opticas y mecanicas de conectores.:
• Tipo de conector Conector compuesto fotoelectrico XC/UPC
• Dimensiones (alto x ancho x fondo) 6,5 mm x 6 mm x 27 mm
• Perdida de insercion ≤ 0,50 dB
• Perdida de retorno ≥ 50 dB
• Tension 70N
• Tiempos de insercion ≥ 50 veces

Especificaciones electricas de cables.

• Resistencia de aislamiento ≥ 500 MΩ; probado usando 500 V CC a temperatura normal durante 1 minuto
• Tension soportada dielectrica Corriente de fuga inferior a 0,5 mA a 1000 V durante 1 minuto
• Prueba de conectividad Sin cortocircuito ni circuito abierto a temperatura normal
• En resistencia Rtest ≤ (Rcable) + 2 x 50 mΩ
